Датчик температуры NTC 10 кОм под скобу для газовых котлов

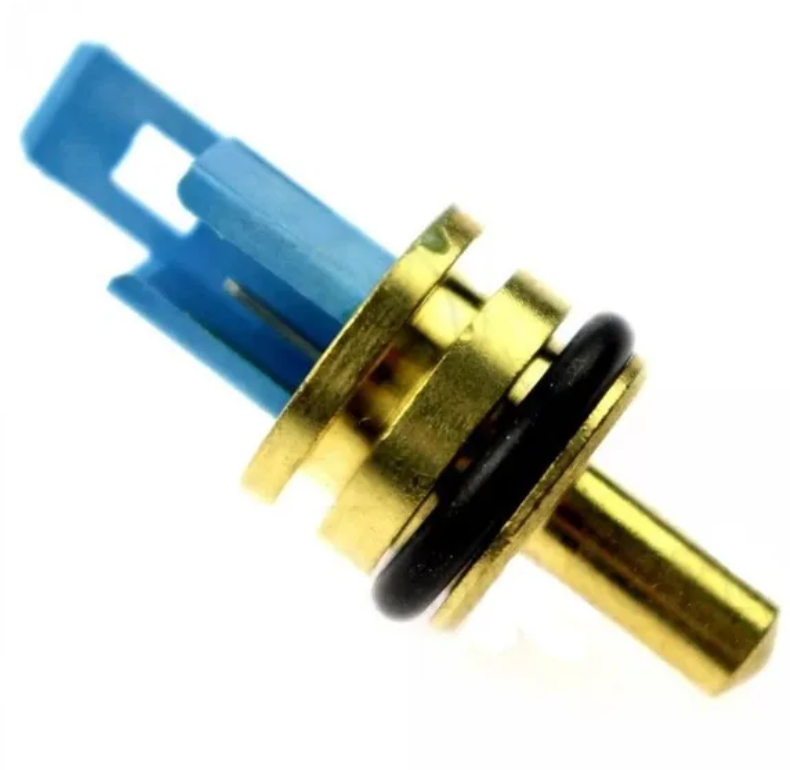

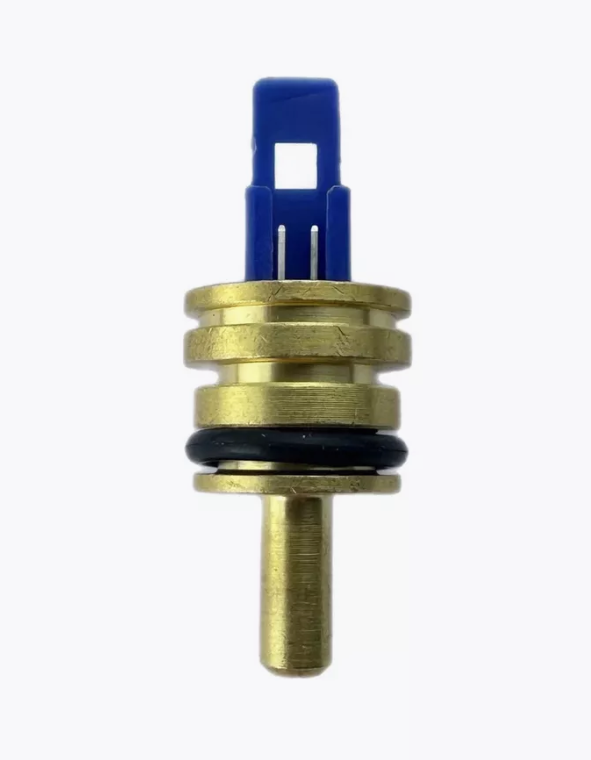

Погружной датчик температуры NTC 10 кОм для газовых котлов Ariston, Chaffoteaux, Baxi, Westen, Bosch, Buderus и Beretta.
Датчик устанавливается непосредственно в гидравлический контур котла и фиксируется металлической скобой. Измеряет температуру теплоносителя или воды ГВС и передаёт данные на электронную плату управления.
Характеристики и OEM
Тип детали: погружной датчик температуры NTC
Номинальное сопротивление: 10 кОм
Крепление: под фиксирующую скобу
Подключение: 2 контакта
Назначение: контроль температуры отопления / ГВС
Ariston / Chaffoteaux:
65104338
65104338-01
65121175 — новый артикул, заменяет 65104338-01
Baxi / Westen:
710056200
710046800
721309400 — новая никелированная версия
Bosch / Buderus:
87186445820
Beretta:
10027351 / R10027351.A — применяется на совместимых исполнениях
? Совместимость
Ariston
Подтверждается применение на сериях и моделях:
-
BS / BS II
-
BS II 15 FF
-
BS II 24 CF / 24 FF
-
Egis / Egis Plus
-
Egis Plus 24 CF / 24 FF
-
Matis 24 CF / 24 FF
-
Clas 24 CF / 24 FF
-
Clas 28 FF
-
Clas System
-
Clas Premium 24 / 30
-
Genus 24 CF / 24 FF
-
Genus 28 CF / 28 FF
-
Genus 35 FF
-
Genus 36 FF
-
Genus Premium 24 / 30 / 35
-
отдельные версии Genus Premium Evo
-
отдельные версии Clas Premium Evo
Chaffoteaux
OEM семейства 65104338 / 65121175 применяется на котлах:
Baxi
Датчик семейства 710056200 / 710046800 / 721309400 применяется на котлах:
На разных годах выпуска может встречаться старый 710056200 либо новая никелированная версия 721309400.
Westen
Подтверждается применение на:
Bosch
OEM 87186445820 применяется на котлах семейства:
-
Bosch Gaz 6000 W
-
WBN6000 18 C
-
WBN6000 24 C
-
WBN6000 28 C
-
WBN6000 35 C
Buderus
Применяется на:
-
Logamax U072-18K
-
Logamax U072-24K
-
Logamax U072-28K
-
Logamax U072-35K
Beretta
Датчик соответствующего исполнения встречается под номером 10027351 / R10027351.A на ряде моделей:
-
City
-
Exclusive
-
Exclusive Green
-
Mynute Green
Для Beretta перед заказом особенно рекомендуется сверять OEM и форму датчика, так как внутри этих серий встречаются разные исполнения NTC.
Важно при подборе
Это погружной датчик, а не накладной датчик на трубу.
Датчик вставляется в посадочное отверстие гидравлического узла и удерживается фиксирующей скобой.
Перед заказом необходимо сверить:
Одинаковый внешний вид датчика не гарантирует одинаковую характеристику NTC.
Для данного исполнения используется характеристика около 10 кОм в области комнатной температуры.
⚠️ Признаки неисправности
Неисправность датчика NTC может проявляться следующим образом:
-
котёл неправильно определяет температуру
-
температура ГВС нестабильна
-
котёл перегревает теплоноситель
-
горелка преждевременно отключается
-
мощность горелки регулируется неправильно
-
температура на дисплее резко меняется
-
появляется ошибка обрыва или короткого замыкания датчика
-
котёл не запускается из-за некорректного сигнала температуры
? Что проверить перед заменой
Перед заменой рекомендуется проверить:
-
сопротивление датчика мультиметром
-
изменение сопротивления при нагревании
-
целостность контактов
-
состояние электрического разъёма
-
проводку от датчика до платы
-
наличие окисления
-
состояние уплотнительного кольца
-
надёжность фиксации скобой
Для исправного NTC при повышении температуры сопротивление уменьшается.
Неисправность проводки или контакта на плате может давать те же симптомы, что и повреждённый датчик.
? Замена и рекомендации мастеру
Перед демонтажем необходимо:
-
отключить котёл от электросети
-
перекрыть подачу воды
-
сбросить давление в контуре
-
при необходимости слить часть теплоносителя
После снятия фиксирующей скобы датчик извлекается из гидравлического узла.
При установке нового датчика необходимо проверить состояние уплотнительного кольца и правильность посадки.
После запуска котла проверить:
Главное при подборе — сверять OEM, характеристику NTC и посадку под скобу.
