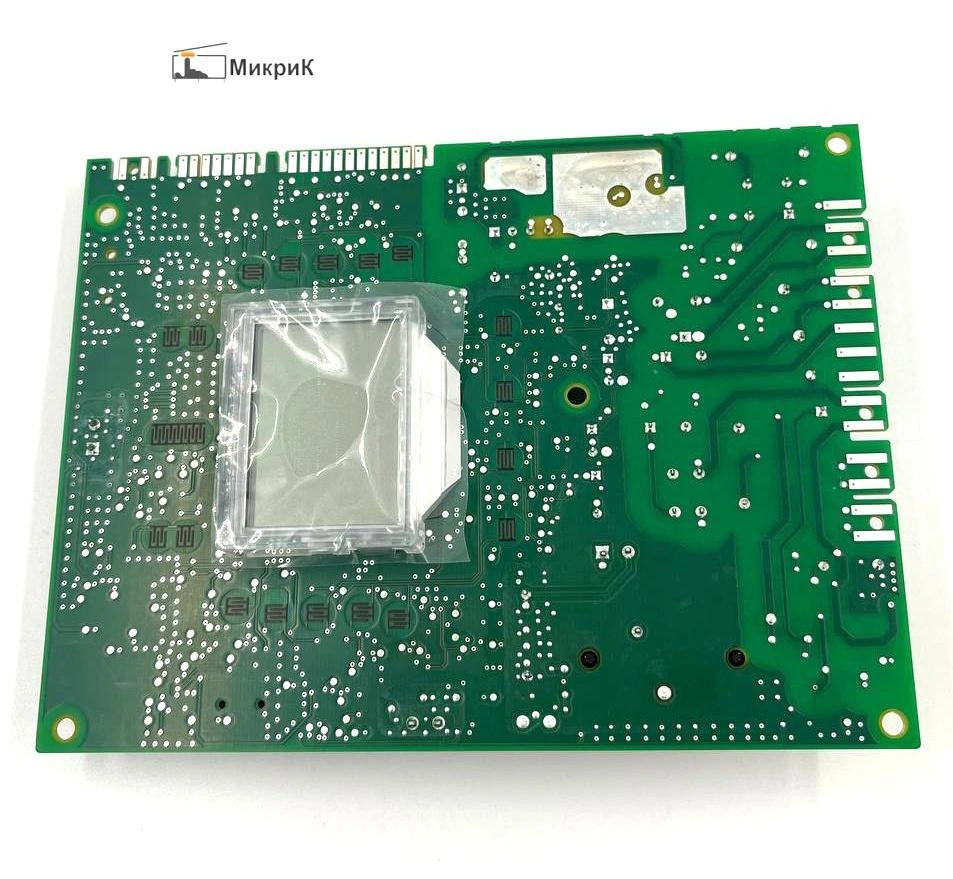

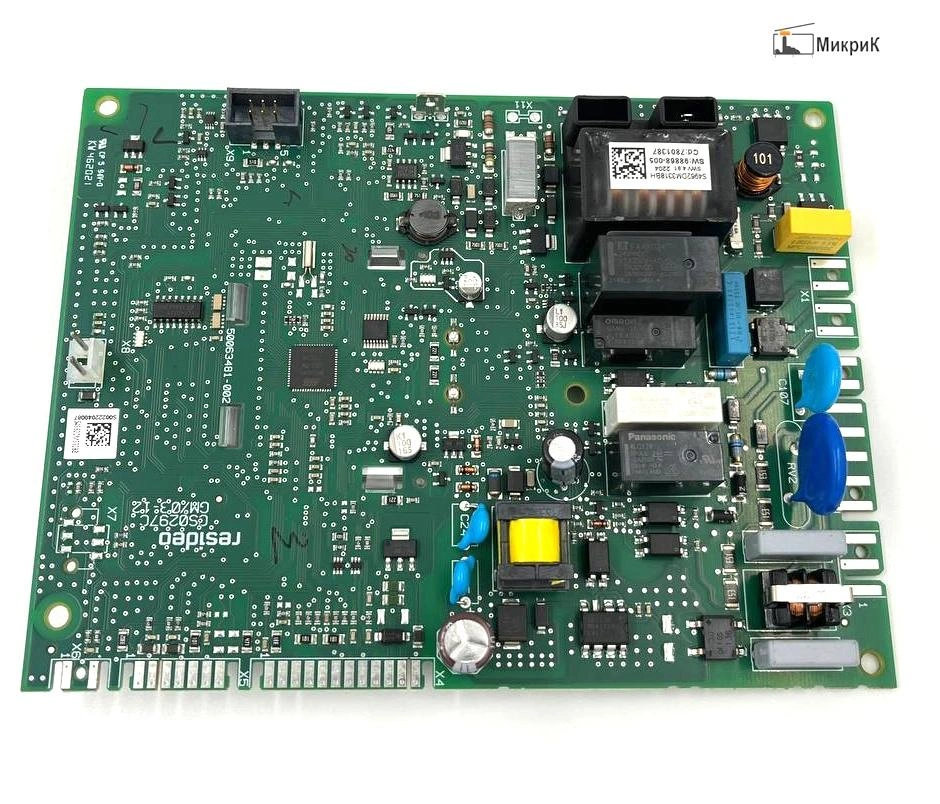

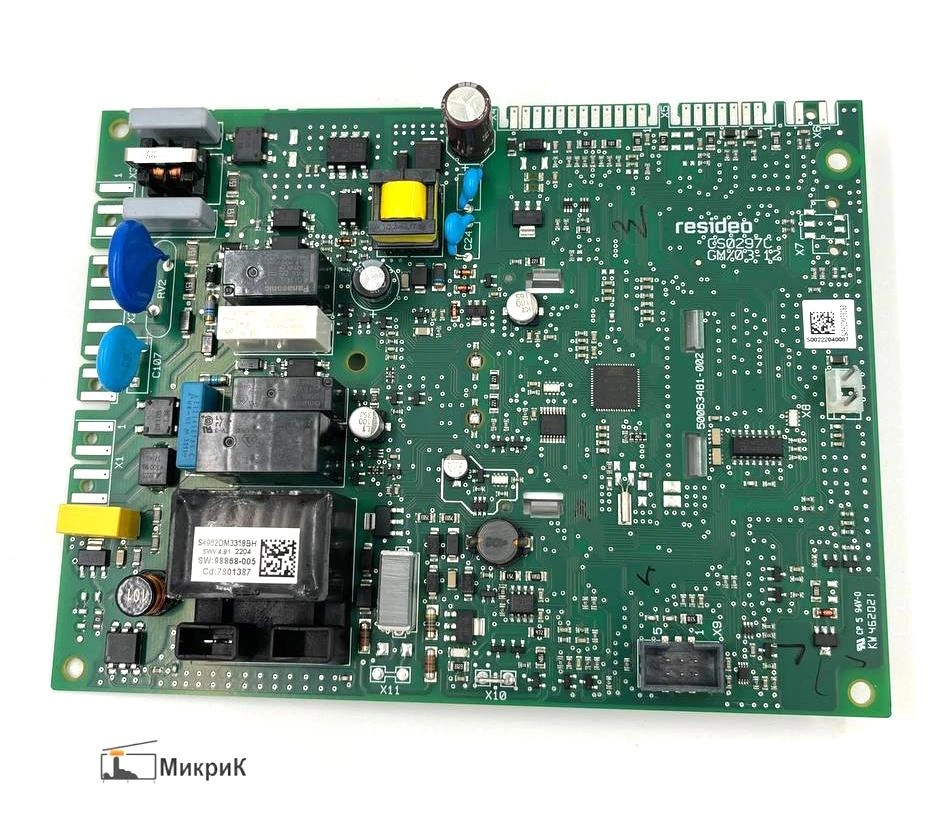

Электронная плата Resideo S4962DM3052 для Baxi и Westen
Электронная плата управления Resideo / Honeywell S4962DM3052 для газовых котлов Baxi и Westen.
Плата управляет основными узлами котла: розжигом, газовым клапаном, насосом, вентилятором, датчиками температуры, системой безопасности и модуляцией горелки.
Актуальный каталожный номер Baxi — 7816168.
Характеристики и OEM
Тип детали: электронная плата управления
Маркировка: S4962DM3052
Производитель электроники: Resideo / Honeywell
Основной OEM Baxi: 7816168
Взаимозаменяемые артикулы:
-
766487600
-
766077600
-
721824700
-
721540900
-
711476200
-
711377300
-
710997000
-
710562000
Данные номера относятся к одному семейству плат ECO5 / MAIN5 и в каталогах Baxi указаны как взаимозаменяемые или заменённые исполнения.
? Совместимость
Baxi ECO Life
Плата 7816168 штатно применяется на:
-
ECO LIFE 10F
-
ECO LIFE 14F
-
ECO LIFE 18F
-
ECO LIFE 24F
-
ECO LIFE 28F
-
ECO LIFE 31F
-
ECO LIFE 1.14F
-
ECO LIFE 1.24F
-
ECO LIFE 1.28F
-
ECO LIFE 1.31F
Baxi ECO Star
Подтверждается применение на:
-
ECO STAR 10F
-
ECO STAR 14F
-
ECO STAR 18F
-
ECO STAR 24F
-
ECO STAR 1.24F
Baxi ECO Compact
Плата 7816168 может использоваться как замена на:
-
ECO Compact 14 F
-
ECO Compact 18 F
-
ECO Compact 24 F
-
ECO Compact 1.14 F
-
ECO Compact 1.24 F
-
ECO Compact 24
-
ECO Compact 1.24
Baxi ECO-5 Compact
Подтверждается замена / применение на:
-
ECO-5 Compact 14 F
-
ECO-5 Compact 18 F
-
ECO-5 Compact 24 F
-
ECO-5 Compact 1.14 F
-
ECO-5 Compact 1.24 F
-
ECO-5 Compact 24
-
ECO-5 Compact 1.24
Baxi MAIN-5
Подтверждается применение на:
-
MAIN-5 14 F
-
MAIN-5 18 F
-
MAIN-5 24 F
Baxi отдельно указывает, что плата 7816168 может быть установлена на котлы серии MAIN-5.
Westen
Плата этого же семейства также применяется на котлах Westen.
Westen Pulsar E
Подтверждается применение на:
-
Pulsar E 24 F
-
Pulsar E 1.24 F
Westen Quasar E
Подтверждается применение на:
-
Quasar E 18 F
-
Quasar E 24 F
Для этих котлов Baxi/Westen указывает платы семейства 766487600 / 766077600 / 721824700, причём 7816168 допускается как замена.
Важно при подборе
Плата 7816168 относится к семейству S4962DM3052, но одинаковый внешний вид платы не гарантирует совместимость.
Перед заказом необходимо сверить:
-
OEM установленной платы
-
маркировку S4962DM3052
-
модель котла
-
мощность
-
версию котла
-
тип дымоудаления
-
конфигурацию разъёмов
-
ревизию платы
Особенно важно не путать эту плату с другими платами Baxi и Westen, которые могут быть внешне похожи, но иметь другую прошивку или конфигурацию.
⚠️ Замена старых артикулов
Номер 7816168 является более новым вариантом и может использоваться вместо ряда предыдущих плат:
-
766487600
-
766077600
-
721824700
-
721540900
-
711476200
-
711377300
-
710997000
-
710562000
При замене необходимо учитывать конкретную модель котла.
? Когда требуется замена платы
На неисправность платы могут указывать:
-
котёл не включается
-
отсутствует розжиг
-
не запускается вентилятор или насос
-
газовый клапан не получает управляющий сигнал
-
котёл хаотично выключается
-
появляются случайные ошибки
-
дисплей работает некорректно
-
исполнительные узлы исправны, но не получают команды
-
на плате имеются следы перегрева, прогара или повреждения элементов
Перед заменой платы рекомендуется исключить неисправность периферийных узлов.
? Что проверить перед заменой
Перед установкой новой платы необходимо проверить:
Если причиной выхода платы из строя был неисправный насос, клапан, вентилятор или скачок напряжения, новая плата также может быть повреждена.
После установки рекомендуется проверить параметры котла и корректность работы во всех режимах.
Главный ориентир при подборе — OEM 7816168 / семейство S4962DM3052 и точная модель котла.
