Реле Forward NT75-1A-S-0.41-5 DC24V для электронных плат
Силовое электромагнитное реле Forward предназначено для ремонта электронных плат управления котлов и другого оборудования.
Применяется на отдельных платах Protherm и Bosch для включения циркуляционного насоса, вентилятора и других исполнительных устройств.
Катушка — 24 В постоянного тока.
Шесть ножек с дублированными силовыми выводами.
Контактная группа 1A — один нормально разомкнутый контакт.

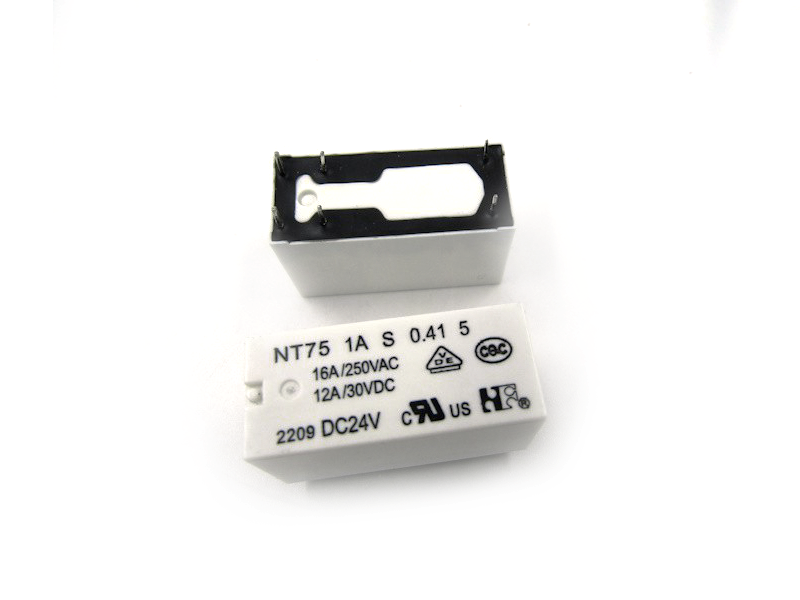

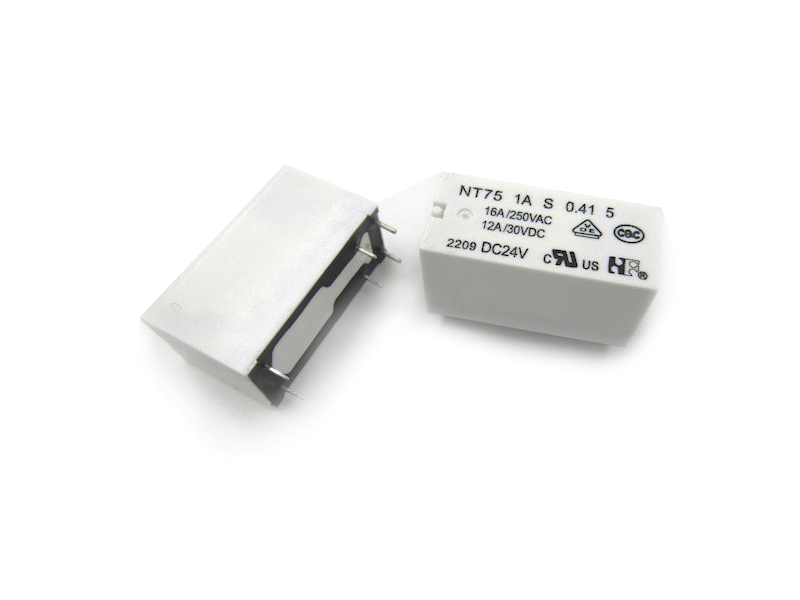

📌 Маркировка
Полное обозначение:
NT75-1A-S-0.41-5-DC24V
Производитель:
Ningbo Forward Relay Corporation Ltd.
Надпись 2209 на корпусе является производственным кодом и не относится к модели реле.
⚙ Характеристики
Производитель — Forward
Тип — силовое электромагнитное реле
Количество выводов — 6
Напряжение катушки — 24 В DC
Мощность катушки — 0,41 Вт
Сопротивление катушки — около 1405 Ом
Ток катушки — около 17 мА
Схема контактов — 1A / SPST-NO
Состояние без напряжения — контакт разомкнут
Нагрузка переменного тока — до 16 А при 250 В AC
Нагрузка постоянного тока — до 12 А при 30 В DC
Расстояние между силовыми выводами — 5 мм
Материал контактов — AgSnO₂
Исполнение корпуса — герметичное, допускающее мойку платы
Монтаж — пайка непосредственно на печатную плату
Размер корпуса — приблизительно 29 × 12,7 × 15,8 мм
Рабочая температура — от −40 до +85 °C
✅ Применение
Используется при ремонте отдельных электронных плат:
Protherm
Bosch
В зависимости от схемы платы реле может управлять насосом, вентилятором или другим силовым узлом.
Точные модели котла необходимо определять по маркировке старого реле и расположению отверстий на плате.
🔄 Возможный аналог
Omron G2R-1A-E DC24V
Аналог допускается устанавливать только после проверки расположения всех шести выводов, мощности катушки и схемы контактов.
⚠ Важно при подборе
Перед заказом необходимо сверить:
• напряжение катушки — 24 В DC;
• маркировку NT75-1A-S-0.41-5;
• шесть ножек;
• нормально разомкнутую группу 1A;
• дублированные силовые выводы;
• шаг выводов 5 мм;
• допустимую нагрузку 16 А;
• размеры и расположение отверстий платы.
Пятиконтактное реле NT75-1C с перекидной группой COM / NO / NC вместо него устанавливать нельзя.
Исполнение NT75 на 12 В также не подходит.
⚠ Признаки неисправности
• Насос или вентилятор не включается.
• Реле щёлкает, но подключённый узел не запускается.
• Оборудование включается периодически.
• Контакты реле залипают.
• На корпусе или выводах появились следы перегрева.
Перед заменой необходимо проверить сам насос, вентилятор или другой подключённый узел. Повышенный ток неисправного оборудования может повторно повредить новое реле.
🛠 Установка
Реле устанавливается пайкой непосредственно на электронную плату.
Перед заменой котёл необходимо отключить от электросети. После выпаивания старого реле следует проверить дорожки платы, управляющий транзистор, защитный диод и ток подключённой нагрузки.
Ремонт платы должен выполнять специалист с опытом диагностики котловой электроники.
📦 Комплектация
Реле Forward NT75-1A-S-0.41-5 DC24V — 1 шт.
