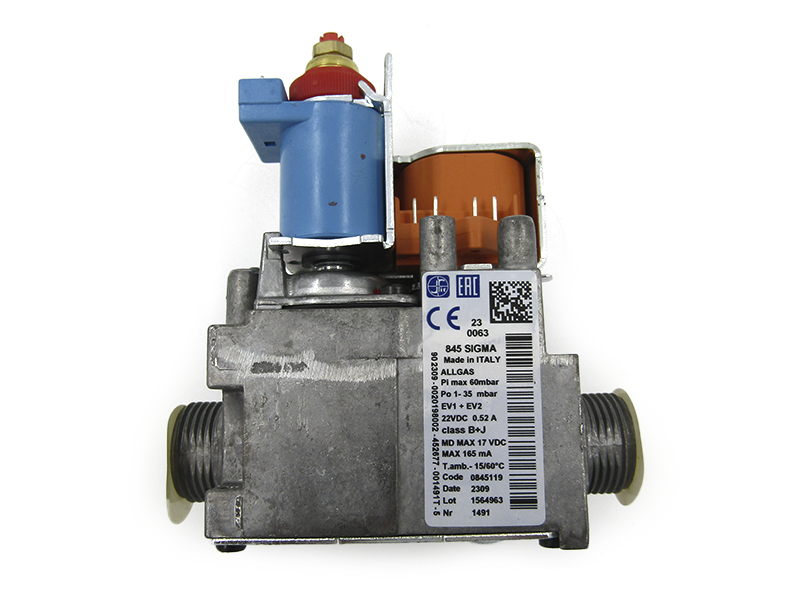

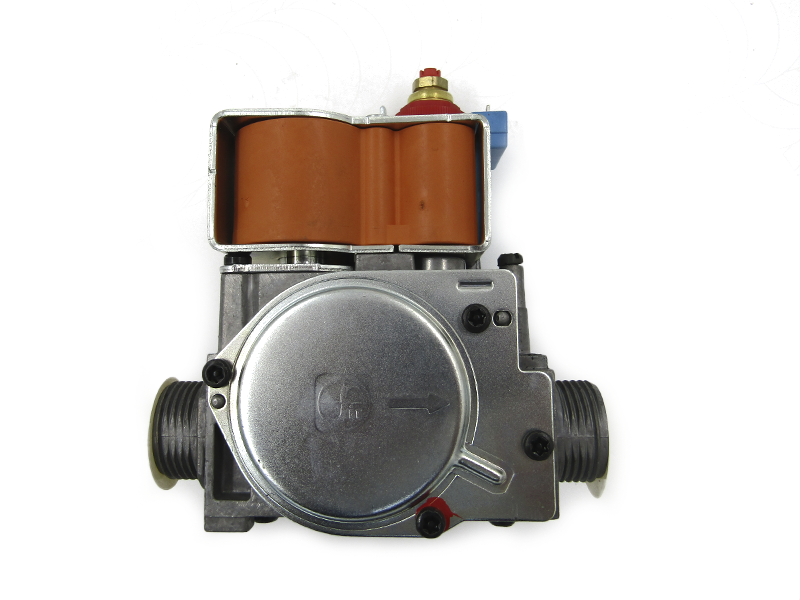

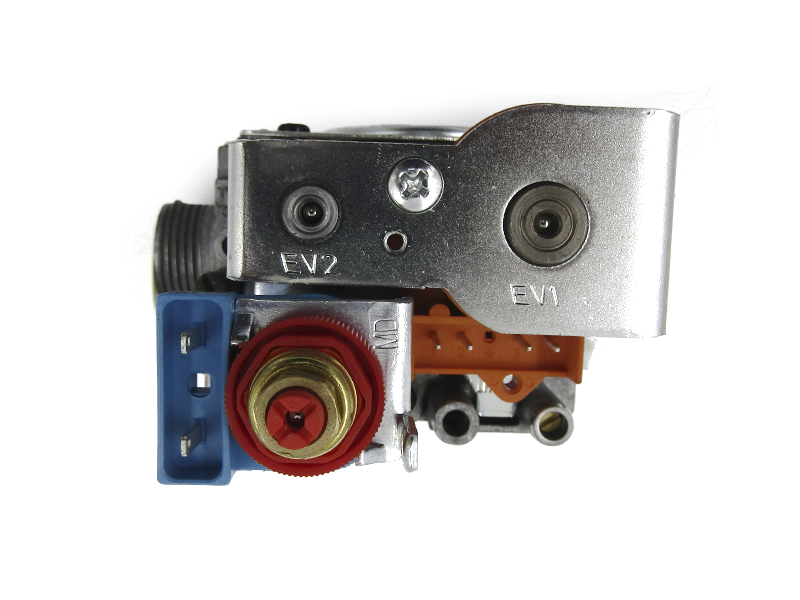

Газовый клапан SIT 845 SIGMA Vaillant atmoTEC/turboTEC, Protherm Гепард/Пантера 0020200723, 0020200660

???? Газовый клапан SIT 845 SIGMA Vaillant, Protherm 0020200723 / 0020200660

Газовый модуляционный клапан SIT 845 SIGMA для настенных газовых котлов Vaillant, Protherm и отдельных моделей Saunier Duval.

Оригинальные артикулы: 0020200723, 0020200660
Маркировка SIT: 0.845.119 / 845119
Тип: газовый клапан с модуляцией мощности

Клапан регулирует подачу газа на горелку в зависимости от требуемой мощности котла и обеспечивает безопасное открытие и прекращение подачи газа.

???? Совместимость

Vaillant — котлы поколения /5, преимущественно с 2015 года:

• atmoTEC pro;

• atmoTEC plus;

• turboTEC pro;

• turboTEC plus.

В том числе встречается на моделях:

• VUW 200/5-3;

• VUW 202/5-3;

• VUW 240/5-3;

• VUW 242/5-3;

• VUW 280/5-3;

• VUW 282/5-3;

• VUW 202/5-5;

• VUW 240/5-5;

• VUW 242/5-5;

• VUW 280/5-5;

• VUW 282/5-5;

• VUW 322/5-5;

• VUW 362/5-5;

• отдельные одноконтурные VU серии /5.

Protherm Гепард (Gepard), версия 20:

• 12 MOV 20;

• 12 MTV 20;

• 23 MOV 20;

• 23 MTV 20.

Protherm Пантера (Panther), версия 20:

• 12 KTO 20;

• 25 KOO 20;

• 25 KOV 20;

• 25 KTO 20;

• 25 KTV 20;

• 30 KOV 20;

• 30 KTV 20;

• 35 KTV 20.

Также кросс-номер 0020200660 применяется на отдельных котлах Saunier Duval ThemaClassic C25 и F25.

При подборе обязательно сверяйте оригинальный номер клапана и полное обозначение модели котла. Одинаковое название серии котла ещё не гарантирует совместимость между разными поколениями.

⚠️ Когда требуется замена газового клапана

На неисправность клапана могут указывать:

• котел не разжигается при наличии команды на розжиг;

• горелка зажигается и сразу гаснет;

• мощность горелки не регулируется или котел работает только на минимальном/максимальном пламени;

• пламя нестабильное;

• котел периодически уходит в ошибку розжига;

• на катушки клапана приходит управляющее напряжение, но газ не открывается;

• клапан не обеспечивает необходимое давление газа на горелке;

• появились повреждения катушек, разъемов или корпуса клапана.

Причиной может быть не только сам клапан, поэтому перед заменой необходимо проверить давление газа, электрические соединения, электроды розжига/ионизации и управляющий сигнал с платы.

???? Ошибки и диагностика

Неисправность газового клапана может проявляться через ошибки, связанные с розжигом, отсутствием пламени или срывом пламени, но сам код ошибки не является прямым подтверждением неисправности клапана.

Например, на котлах Vaillant и Protherm при проблемах с розжигом могут появляться ошибки семейства F.28 / F.29, однако такие же ошибки вызывают:

• отсутствие или недостаточное давление газа;

• неисправный электрод розжига или ионизации;

• плохое заземление;

• неисправность платы управления;

• неправильная регулировка газового клапана.

Поэтому менять клапан только по коду ошибки без диагностики неправильно.

Мастеру перед заменой рекомендуется проверить:

• входное давление газа;

• давление газа на горелке;

• питание и управляющий сигнал на клапане;

• состояние разъемов и катушек;

• наличие искры и контроль ионизации;

• соответствие клапана конкретной модели и типу газа.

???? Замена и настройка

Работы с газовым клапаном должны выполняться квалифицированным специалистом.

Перед заменой необходимо отключить котел от электросети и перекрыть газ. После установки нового клапана обязательно проверяются герметичность газовых соединений и параметры горения.

После замены газовый клапан необходимо проверить и при необходимости настроить по сервисной документации конкретного котла с контролем давления газа и параметров горения.

Простая установка нового клапана без проверки настроек может привести к неправильной мощности горелки и нестабильной работе котла.
