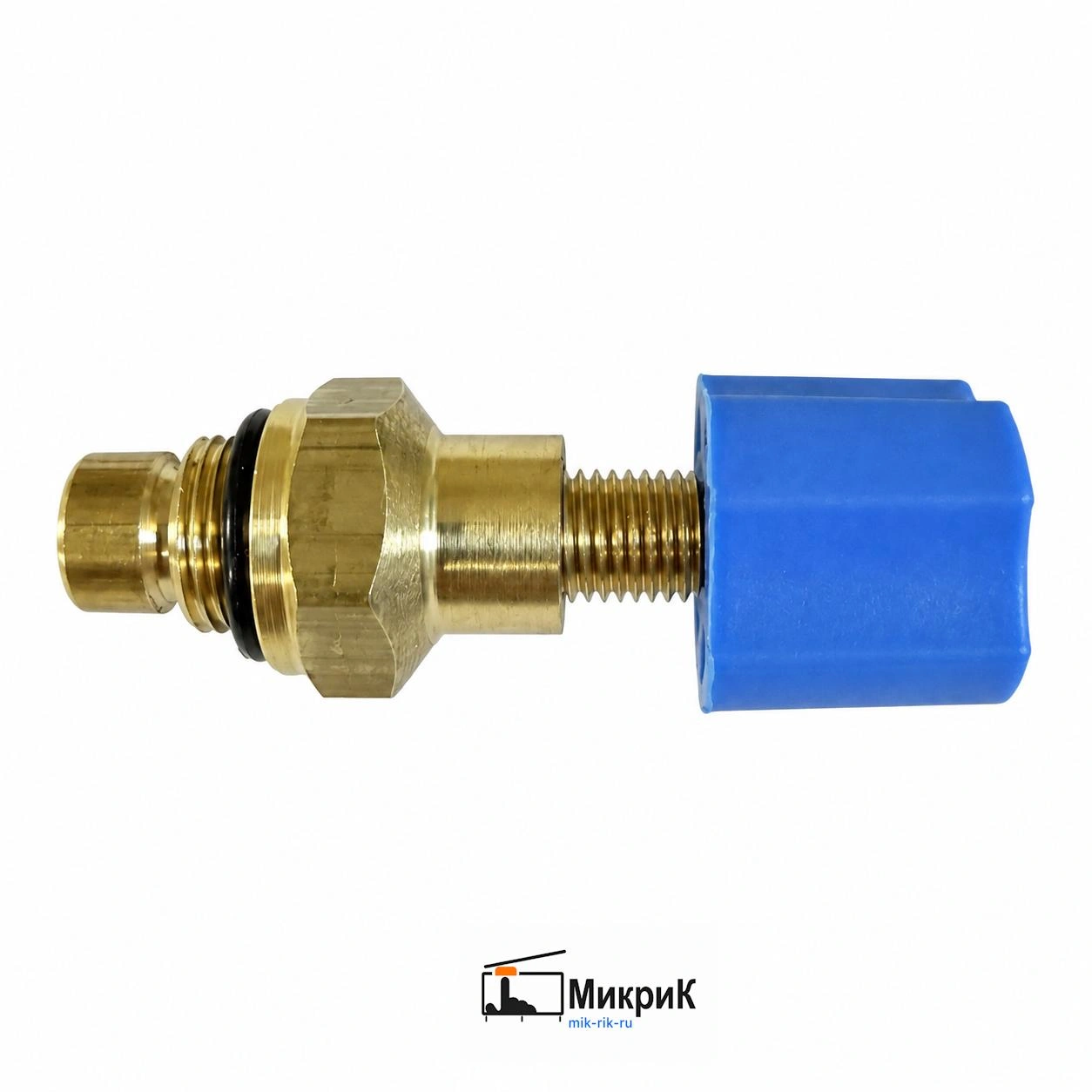

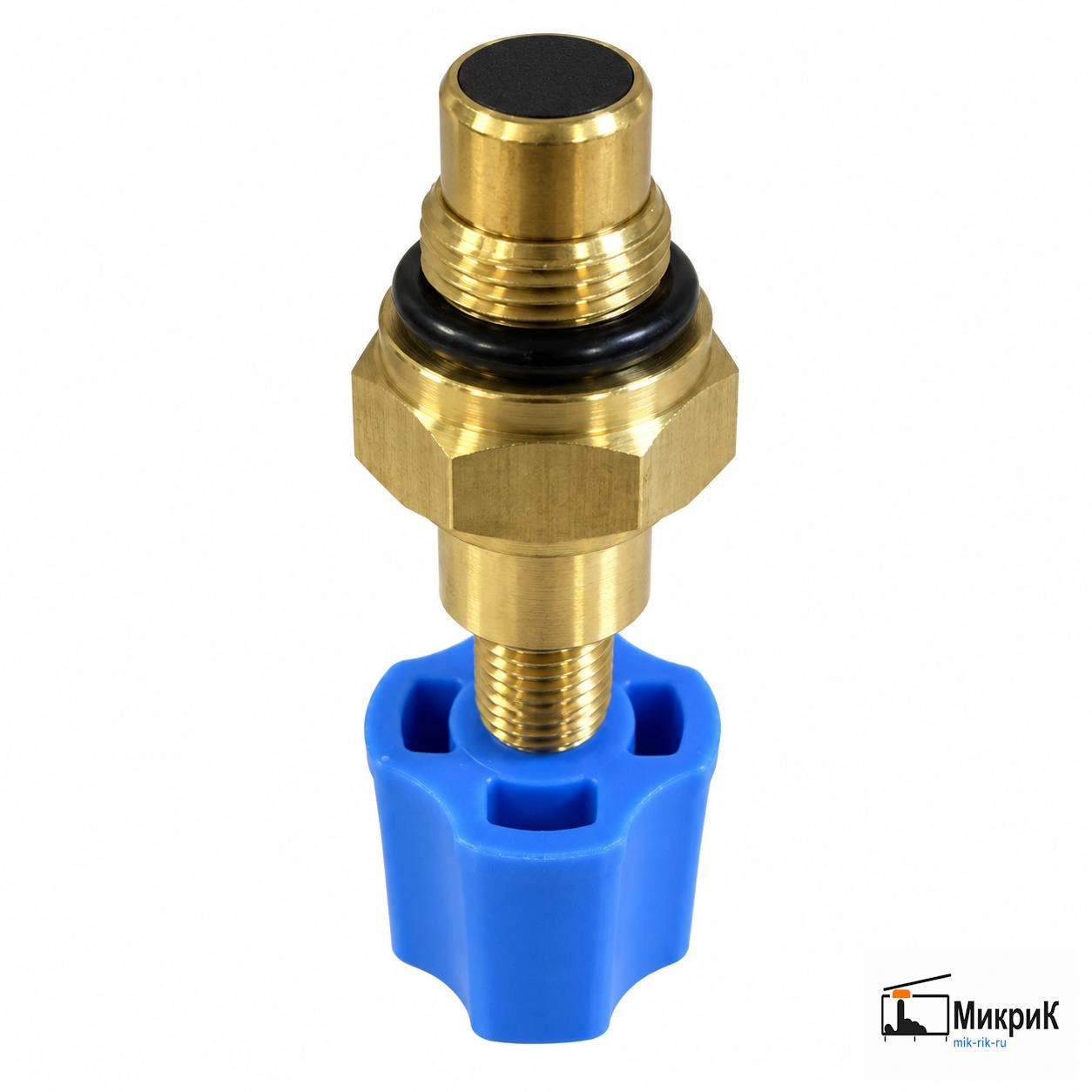

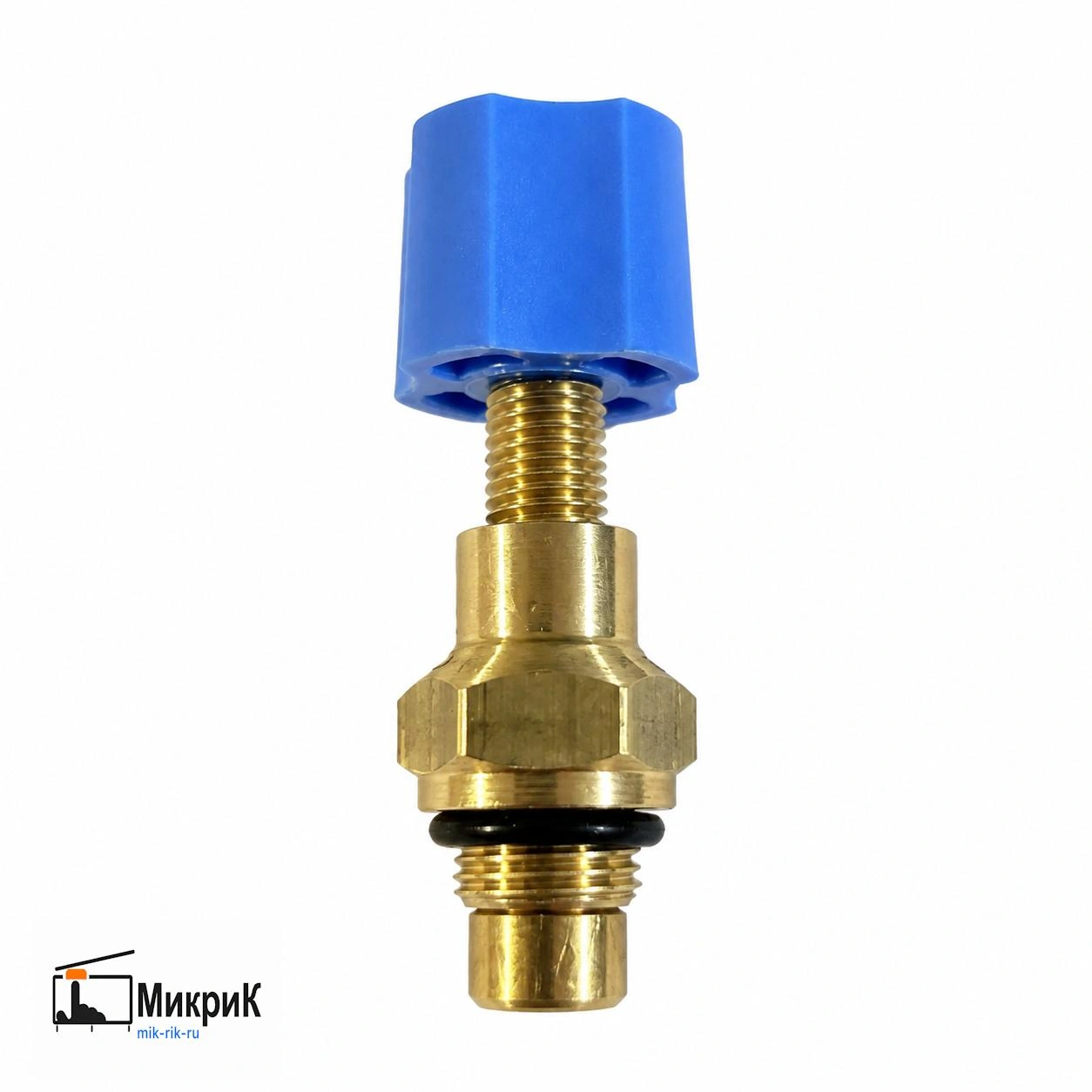

Кран подпитки 0020119802 предназначен для заполнения и подпитки закрытого контура отопления настенных газовых котлов.
Деталь применяется на нескольких родственных гидравлических платформах Protherm, Kentatsu, Hi-Therm и Demrad.
Для Protherm номер 0020119802 является актуальной заменой старого каталожного номера 0020118758.
🔧 ОСНОВНЫЕ ДАННЫЕ
Тип детали: кран / клапан подпитки системы отопления
Основной каталожный номер: 0020119802
Старый каталожный номер Protherm: 0020118758
Дополнительные кросс-номера: 0020133501, 3003202561
Каталожный номер Kentatsu для родственного исполнения: 7020690002
Назначение: заполнение и подпитка отопительного контура котла
🔍 PROTHERM — ПОДТВЕРЖДЁННАЯ СОВМЕСТИМОСТЬ
Официальные каталоги Protherm подтверждают применение крана 0020119802 на следующих котлах:
Protherm Lynx / Рысь:
• Lynx HK 11
• Lynx HK 24
• Lynx HK 28
Protherm Jaguar / Ягуар:
• Jaguar 11 JTV
• Jaguar 24 JTV
Также кран применяется на Protherm Gepard:
• Gepard 12 MOV H-RU
• Gepard 23 MOV H-RU
• Gepard 12 MTV H-RU
• Gepard 23 MTV H-RU
🔧 ЗАМЕНА СТАРОГО НОМЕРА
В каталоге Protherm старый клапан подпитки:
0020118758
с октября 2014 года заменён на:
0020119802
Поэтому при поиске старой детали оба номера могут встречаться в каталогах и на установленном оборудовании.
🔍 KENTATSU NOBBY SMART
Для котлов Kentatsu Nobby Smart в сервисной документации используется кран-букса с номером:
7020690002
Подтверждённое применение:
• Kentatsu Nobby Smart 24-1CS
• Kentatsu Nobby Smart 24-2CS
• Kentatsu Nobby Smart 28-1CS
• Kentatsu Nobby Smart 28-2CS
Этот узел относится к той же конструкции крана подпитки и встречается в продаже как совместимая замена 0020119802.
Для Kentatsu перед заказом особенно желательно сверить форму установленного крана.
🔍 HI-THERM OPTIMUS
В каталогах запчастей данный кран применяется на котлах:
• Hi-Therm Optimus 12
• Hi-Therm Optimus 18
• Hi-Therm Optimus 24
• Hi-Therm Optimus 28
Для Hi-Therm совместимость подтверждается сервисными и торговыми каталогами запчастей, поэтому при подборе желательно дополнительно сравнивать установленный кран по фотографии и посадке.
🔍 DEMRAD
Кран этой гидравлической платформы применяется также на котлах Demrad:
• Demrad Atron
• Demrad Nitron
• Demrad Neva
Для Demrad встречается каталожный номер:
3003202561
Также в кроссах встречается:
0020133501
🔍 ДОПОЛНИТЕЛЬНАЯ СОВМЕСТИМОСТЬ
В каталогах запчастей этот же тип крана встречается на некоторых котлах:
• Federica Bugatti ECO
• Airfel
• Neva
и других моделях общей турецкой гидравлической платформы.
Эти применения не следует считать универсальными для всех моделей бренда.
Перед заказом необходимо проверять конкретную модель котла и форму штатной детали.
⚠️ НЕ ПОДБИРАТЬ ТОЛЬКО ПО БРЕНДУ
Один и тот же производитель котлов может использовать несколько разных гидравлических групп.
Например, наличие надписи Protherm или Kentatsu ещё не означает, что этот кран подходит на любой котёл данного бренда.
Главные критерии:
• каталожный номер;
• модель и поколение котла;
• форма корпуса крана;
• посадочная часть;
• уплотнение;
• длина и форма штока.
🔧 НАЗНАЧЕНИЕ КРАНА ПОДПИТКИ
Кран подпитки соединяет водопроводную линию с закрытым контуром отопления на время заполнения системы.
Он используется:
• при первоначальном заполнении котла и системы отопления;
• после ремонта;
• после слива теплоносителя;
• для восстановления рабочего давления при его снижении.
После достижения нормального давления кран необходимо полностью закрыть.
⚠️ ВАЖНО ПРИ ЭКСПЛУАТАЦИИ
Кран подпитки не должен оставаться постоянно открытым.
Если давление в котле регулярно падает, постоянная подпитка не устраняет причину неисправности.
Следует проверить:
• систему отопления на утечки;
• расширительный бак;
• предохранительный клапан;
• теплообменники;
• соединения и уплотнения котла.
🔍 ПРИЗНАКИ НЕИСПРАВНОСТИ КРАНА
Замена может потребоваться, если:
• кран протекает;
• не перекрывает воду полностью;
• давление в отопительном контуре самопроизвольно повышается;
• ручка или шток повреждены;
• кран заклинил;
• повреждено уплотнение;
• подпитка системы не происходит при открытом кране.
⚠️ ЧТО ПРОВЕРИТЬ ПЕРЕД ЗАКАЗОМ
1. Каталожный номер старой детали.
Основной номер:
0020119802
Старый номер:
0020118758
2. Модель котла.
Особенно важно для Protherm проверить обозначения Lynx, Gepard или Jaguar и конкретную модификацию.
3. Если котёл Kentatsu — сверить номер:
7020690002
4. Если котёл Demrad — проверить кросс:
3003202561
5. Сравнить внешний вид, посадочную часть и уплотнение старого крана с фотографией товара.
🔧 КАТАЛОЖНЫЕ НОМЕРА И КРОССЫ
Основной номер:
0020119802
Заменённый номер:
0020118758
Также встречаются:
0020133501
3003202561
Kentatsu:
7020690002
🔧 КРАТКО
Тип детали: кран подпитки
Основной номер: 0020119802
Старый номер Protherm: 0020118758
Основные бренды: Protherm, Kentatsu, Hi-Therm, Demrad
Protherm: Lynx HK 11/24/28, Jaguar 11/24 JTV, Gepard MOV/MTV H-RU
Kentatsu: Nobby Smart 24/28-1/2CS
Hi-Therm: Optimus 12/18/24/28
Главное при подборе: каталожный номер, точная модель котла и совпадение посадочной части.
