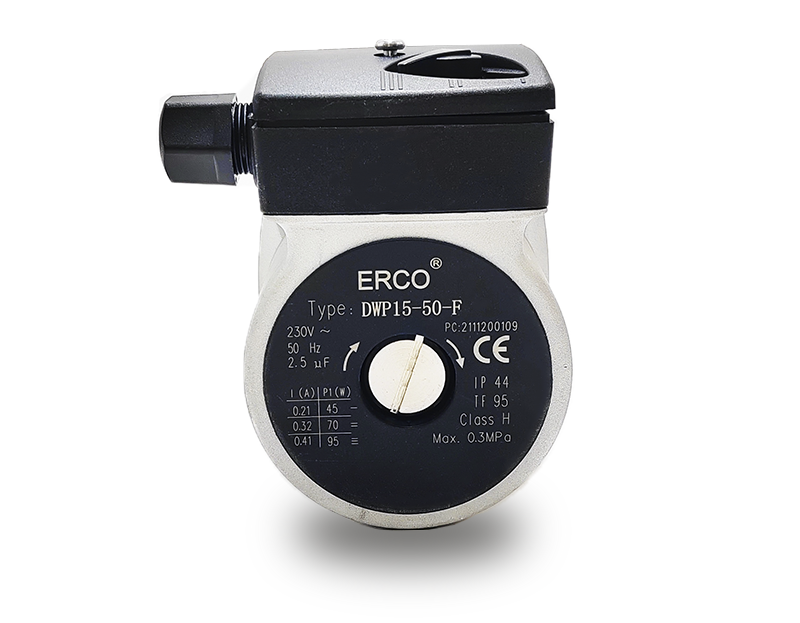

Двигатель насоса ERCO DWP15-50-F 95W 21 мм по часовой для Ferroli, KoreaStar, Thermex

Трёхскоростной двигатель циркуляционного насоса ERCO DWP15-50-F для настенных газовых котлов.

Поставляется без гидравлической улитки и устанавливается на штатный корпус насоса при совпадении посадки.

Главное отличие данного исполнения — вращение крыльчатки по часовой стрелке.

Это необходимо обязательно учитывать при подборе, поскольку у ERCO существуют внешне похожие версии DWP15-50 с другим направлением вращения.

Характеристики

Производитель: ERCO
Модель: DWP15-50-F
Тип: двигатель циркуляционного насоса без улитки
Напряжение: 230 В
Частота: 50 Гц

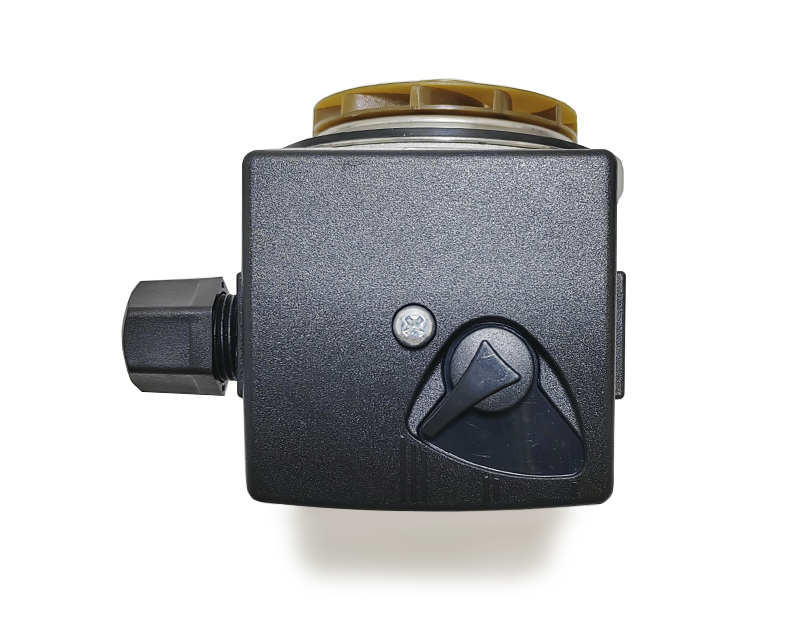

Количество скоростей: 3
Мощность: 45 / 70 / 95 Вт
Ток: 0,21 / 0,32 / 0,41 А
Рабочий конденсатор: 2,5 мкФ
Максимальное давление: 0,3 МПа / 3 bar
Степень защиты: IP44
Температурный класс: TF95
Класс изоляции: H
Направление вращения: по часовой стрелке

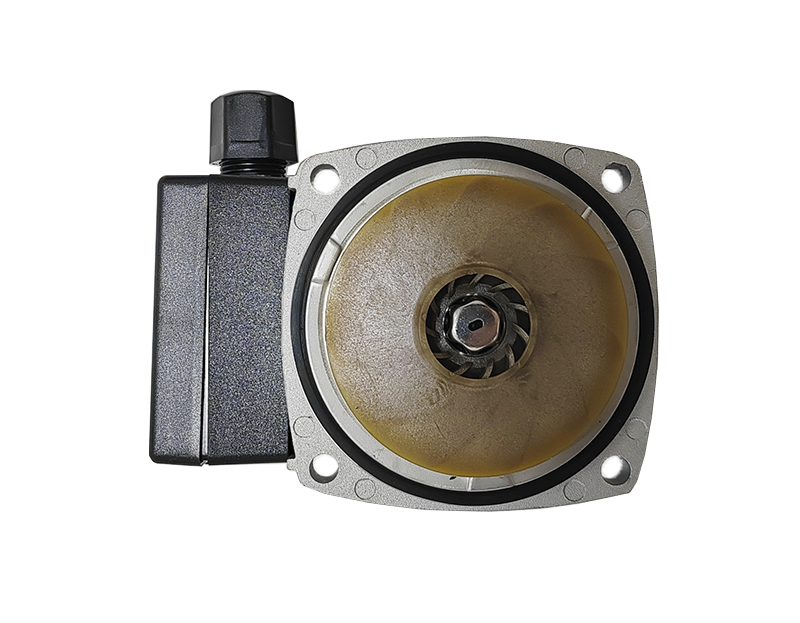

Посадка / внутренняя часть крыльчатки: 21 мм
Страна производства: Китай

? ERCO — заводской производитель насосов для котлов

ERCO — производитель циркуляционных насосов и других компонентов для отопительного оборудования.

Насосы этого производителя используются не только как запасные части, но и в оборудовании известных котельных брендов.

Особенно хорошо это подтверждается по Ferroli, где насосы ERCO присутствуют в официальной сервисной номенклатуре производителя.

Поэтому ERCO правильнее рассматривать как заводского производителя качественных котловых насосов, а не как обычный безымянный китайский аналог.

По опыту продаж Микрик насосы ERCO также хорошо зарекомендовали себя в эксплуатации: отказы встречаются крайне редко.

? Официальное применение Ferroli

Насосы ERCO 5 m применяются в заводской и сервисной комплектации Ferroli.

Основные номера Ferroli:

902614160
902614160-A

Также с данным типоразмером связываются номера:

36600160
36600200
398063950
398063960
39818450

Серии Ferroli

Насосы ERCO данного класса применяются на различных исполнениях:

• Fortuna

• Fortuna Pro

• Fortuna H

• Diva

• Divabel

• Divatech D

• Vitabel

• Vitatech D

• Domina N

• FL D

• других родственных моделях

У конкретного котла необходимо сверять штатный насос, поскольку в разных выпусках одной серии могли использоваться разные производители и исполнения.

? KoreaStar

ERCO DWP15-50-F также применяется на отдельных котлах KoreaStar.

В каталогах запчастей встречается номер:

KS90263950

Данный двигатель также связывается с отдельными версиями KoreaStar LP.

При подборе необходимо сверять старый насос по направлению вращения, посадке и крыльчатке.

? Thermex

Для Thermex встречаются каталожные номера:

28300020
28300010

Применение относится к котлам, оснащённым насосом соответствующего типоразмера ERCO.

? Другие бренды

Насосы этого типа также встречаются как сервисные замены в отопительном оборудовании других производителей.

Но бренд котла сам по себе не является достаточным условием совместимости.

Перед заменой необходимо сравнить:

• старую модель двигателя

• направление вращения

• диаметр крыльчатки

• глубину посадки

• крепёж

• мощность

• электрическое подключение

⚠️ Главное отличие исполнения F

В семействе ERCO DWP15-50 существуют разные буквенные исполнения.

Например:

DWP15-50-A — другое механическое исполнение и другое направление вращения.

DWP15-50-F — данная позиция, вращение по часовой стрелке.

Буква после DWP15-50 имеет принципиальное значение.

Нельзя покупать двигатель только потому, что на старом насосе указано 15-50 или потому, что двигатели внешне похожи.

? Почему направление вращения важно

Крыльчатка циркуляционного насоса рассчитана на определённое направление вращения.

Если установить двигатель с противоположным вращением:

• производительность насоса снизится

• напор будет неправильным

• циркуляция может стать недостаточной

• котёл может перегреваться или выдавать ошибку циркуляции

Поэтому для этой позиции необходимо именно вращение по часовой стрелке.

? Возможность замены Wilo

ERCO DWP15-50-F может использоваться как ремонтная замена некоторых двигателей Wilo, в том числе части насосов семейства KSL 15/5, если совпадают остальные параметры.

Причина — конструкция крепёжных отверстий ERCO позволяет использовать болты штатного корпуса Wilo.

У некоторых двигателей Grundfos отверстия выполнены иначе и имеют меньший размер, поэтому такой способ перестановки подходит не для всех насосов.

⚠️ Установка на улитку Wilo

При установке ERCO на отдельные штатные улитки Wilo возможна ситуация, когда глубина посадки немного отличается.

В этом случае для правильного уплотнения могут потребоваться две уплотнительные прокладки вместо одной.

Это является сервисным вариантом замены, а не универсальным правилом.

Перед установкой необходимо проверить:

• чтобы крыльчатка свободно вращалась

• чтобы двигатель полностью притянулся болтами

• чтобы крыльчатка не касалась корпуса улитки

• чтобы соединение было герметичным

• чтобы прокладки не были пережаты или смещены

Если штатный двигатель Wilo доступен и полностью соответствует котлу, обычно правильнее устанавливать его напрямую.

⚠️ Не путать с Grundfos

Формат 15-50 сам по себе не означает полную взаимозаменяемость с любым Grundfos 15-50.

У двигателей могут отличаться:

• крепёжные отверстия

• глубина посадки

• конструкция ротора

• диаметр крыльчатки

• направление вращения

Поэтому ERCO DWP15-50-F нельзя называть универсальной заменой всех Grundfos UPS 15-50.

? Номера для подбора

Артикул Микрик: КО-НД0007

Модель производителя: ERCO DWP15-50-F

Ferroli:
902614160
902614160-A
398063950
398063960
39818450
36600160
36600200

KoreaStar:
KS90263950

Thermex:
28300020
28300010

? Что проверить перед заказом

Особенно важно проверить:

1. Направление вращения
Данная версия — по часовой стрелке.

2. Крыльчатку
Посадка данной позиции — 21 мм.

3. Крепёж
Расположение отверстий должно совпадать со штатной улиткой.

4. Глубину посадки
Особенно если двигатель устанавливается вместо Wilo.

5. Конденсатор
Для этого исполнения используется 2,5 мкФ.

6. Мощность
Максимальная мощность двигателя — 95 Вт.

? Признаки неисправности старого двигателя

Замена двигателя может потребоваться, если:

• насос гудит, но не вращается

• ротор заклинивает

• появляется повышенный шум

• двигатель сильно нагревается

• отсутствует нормальная циркуляция

• котёл быстро уходит в перегрев

• повреждена крыльчатка

• неисправна обмотка двигателя

Перед заменой рекомендуется проверить также рабочий конденсатор 2,5 мкФ, поскольку потеря его ёмкости может давать похожие симптомы.

? Установка

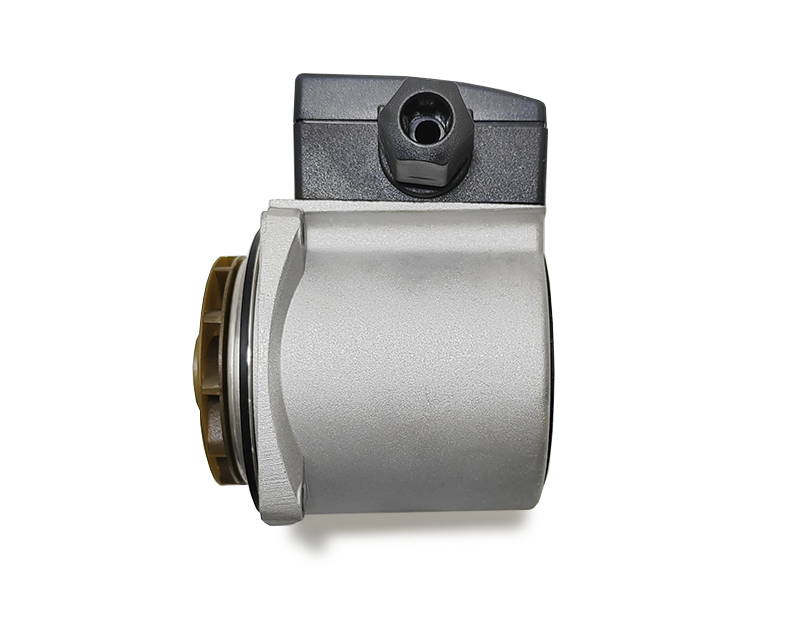

Двигатель поставляется без улитки.

При замене необходимо:

• полностью отключить котёл от электросети

• перекрыть и слить необходимый объём теплоносителя

• демонтировать старый двигатель

• сравнить направление вращения и размеры крыльчатки

• проверить прокладку

• установить двигатель на штатную улитку

• равномерно затянуть болты

• заполнить систему

• удалить воздух

• проверить герметичность и работу насоса

Главные параметры КО-НД0007: ERCO DWP15-50-F, 95 Вт, 3 скорости, 2,5 мкФ, крыльчатка 21 мм и вращение по часовой стрелке.
