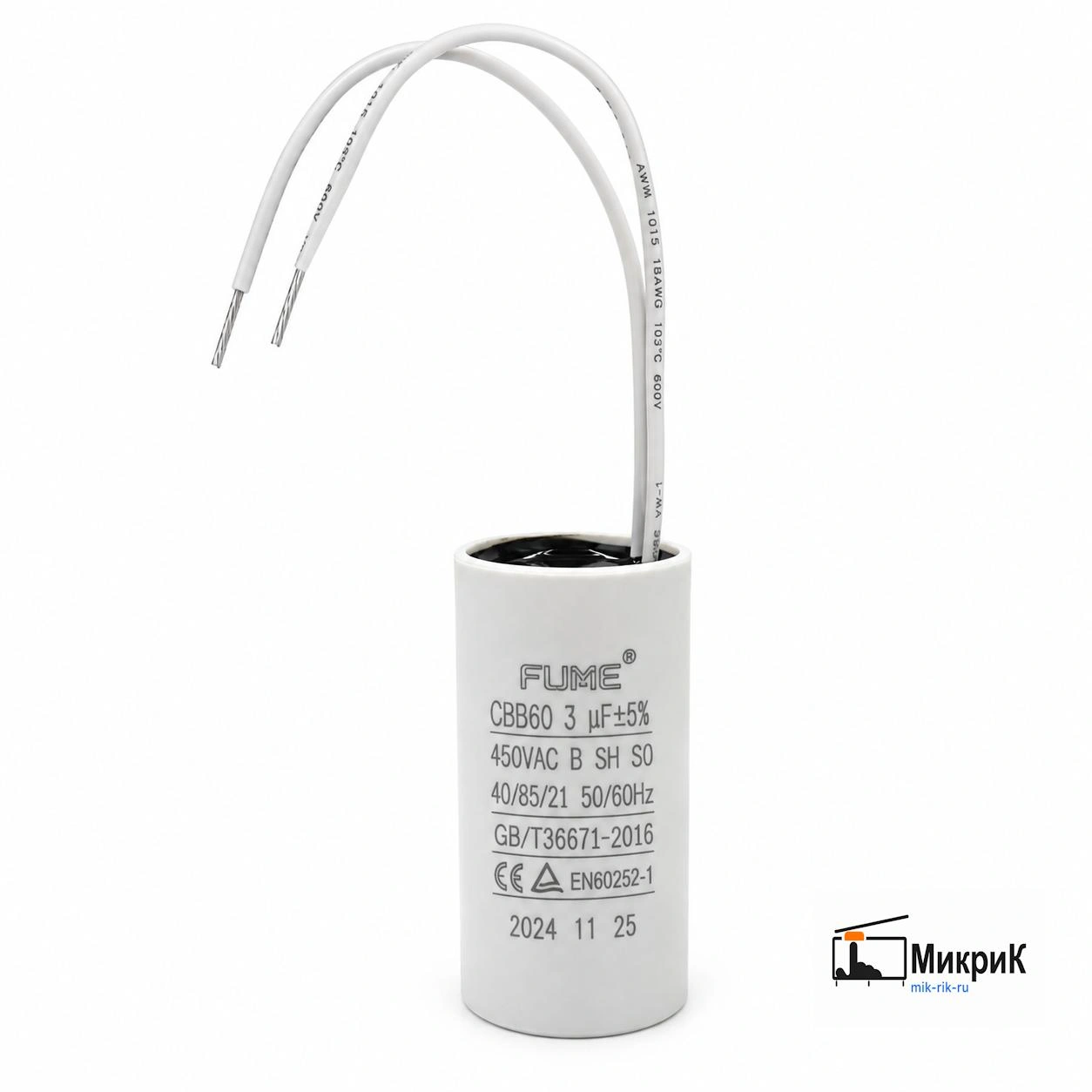

Конденсатор CBB60 3 мкФ 450V для насосов котлов Baxi, Vaillant, Protherm, Ariston, Ferroli, Bosch, Wilo, Grundfos, DUKA

Рабочий конденсатор CBB60 ёмкостью 3 мкФ для однофазных циркуляционных насосов отопительного оборудования.

Применяется в насосах Wilo, Grundfos, DUKA и других производителей, которые устанавливаются в настенных и напольных котлах различных марок.

Главное условие совместимости — на штатном конденсаторе насоса должна быть указана ёмкость 3 мкФ.

Характеристики

Серия: CBB60
Ёмкость: 3 мкФ
Допуск: ±5%
Рабочее напряжение: 450 VAC
Частота: 50/60 Hz
Климатическое исполнение: 40/85/21
Подключение: 2 провода
Страна производства: Китай

На корпусе указаны стандарты:

GB/T36671-2016
EN60252-1

? Где применяется

Конденсаторы 3 мкФ применяются в циркуляционных насосах:

• Wilo

• Grundfos

• DUKA

• других совместимых однофазных насосах

Такие насосы устанавливаются в котлах:

Baxi / Westen

На различных котлах Baxi и Westen устанавливаются циркуляционные насосы с рабочими конденсаторами разных номиналов.

Если на штатном насосе указан конденсатор 3 мкФ, данный CBB60 подходит как замена.

Vaillant / Protherm / Saunier Duval

На котлах этой группы также применяются циркуляционные насосы с рабочими конденсаторами.

Подбор выполняется по маркировке старого конденсатора и насоса.

Ariston / Chaffoteaux

На различных моделях встречаются насосы разных исполнений.

Если штатный номинал — 3 мкФ, возможно применение данного конденсатора.

Ferroli

На котлах Ferroli также могут устанавливаться насосы с конденсаторами 3 мкФ, в зависимости от модели насоса.

Bosch / Junkers / Buderus

На ряде платформ Bosch, Junkers и Buderus применяются циркуляционные насосы с конденсаторными однофазными двигателями.

Также встречается в оборудовании

• Beretta

• Riello

• Immergas

• Sime

• Fondital

• Nova Florida

• Demrad

• Navien

• Daewoo

• KoreaStar

• и других производителей

Перечисление брендов не означает, что на всех этих котлах установлен именно конденсатор 3 мкФ.

Главный критерий совместимости — маркировка установленного насоса и старого конденсатора.

⚠️ Что важно понимать про 3 мкФ

мкФ — микрофарад, единица электрической ёмкости конденсатора.

В однофазном двигателе циркуляционного насоса рабочий конденсатор обеспечивает правильный запуск и рабочий режим двигателя.

Поэтому значение 3 мкФ — это не приблизительная величина, а точный рабочий параметр.

Если насос рассчитан на 3 мкФ, не следует без проверки устанавливать вместо него 2 мкФ или 2,5 мкФ.

⚠️ Где чаще встречается 3 мкФ

Конденсаторы 3 мкФ обычно применяются на части более производительных циркуляционных насосов.

Чаще они встречаются на насосах классов:

• 15-60

• 25-60

• и аналогичных исполнениях

Также такие насосы могут стоять на котлах большей мощности.

Но это не жёсткое правило.

Нельзя надёжно определять нужный конденсатор только по тому, что котёл, например, 28 кВт или что насос внешне похож на другой.

Окончательный подбор всегда делается по маркировке старого конденсатора и конкретной модели насоса.

⚠️ 2 мкФ, 2,5 мкФ и 3 мкФ — это разные номиналы

В циркуляционных насосах часто встречаются:

• 2 мкФ

• 2,5 мкФ

• 3 мкФ

Внешне такие конденсаторы могут быть очень похожими, но это разные рабочие ёмкости.

Правильное правило подбора:

было 2 мкФ — ставим 2 мкФ
было 2,5 мкФ — ставим 2,5 мкФ
было 3 мкФ — ставим 3 мкФ

? Как правильно подобрать

Для этой позиции должны совпадать:

Ёмкость: 3 мкФ
Напряжение: не ниже требуемого штатным конденсатором
Частота: 50/60 Hz
Тип: рабочий моторный конденсатор
Способ подключения: два провода
Габариты: должны позволять установку в корпус насоса

Если на старом конденсаторе указано:

3 µF / 3 мкФ

и совпадают остальные параметры, данная позиция подходит как замена.

⚠️ Почему нельзя ставить неправильную ёмкость

Если установить конденсатор неправильного номинала, насос может:

• плохо запускаться

• гудеть

• медленно набирать обороты

• перегреваться

• работать нестабильно

• быстрее изнашиваться

При потере ёмкости со временем насос также может начать работать вяло или перестать запускаться.

? Признаки неисправности конденсатора

Типичные признаки:

• насос гудит, но не стартует

• запускается с задержкой

• работает медленнее обычного

• перегревается

• может останавливаться после прогрева

• при измерении ёмкость заметно ниже номинальных 3 мкФ

Перед заменой нужно также проверить:

• свободное вращение ротора

• состояние втулок

• загрязнение насоса

• целостность обмоток двигателя

• напряжение питания

? Проверка

Конденсатор проверяется мультиметром с функцией измерения ёмкости.

Номинал этой позиции:

3 мкФ ±5%

Измеренное значение должно быть близко к номиналу с учётом допуска.

Перед проверкой оборудование необходимо отключить от электросети, а конденсатор безопасно разрядить.

? Замена

Перед заменой:

• отключите котёл или насос от сети

• сфотографируйте подключение

• сравните маркировку старого конденсатора

• установите новый конденсатор той же ёмкости

• надёжно изолируйте соединения

После замены необходимо убедиться, что насос уверенно запускается и не перегревается.

Главное при подборе: CBB60, 3 мкФ ±5%, 450 VAC. Марка котла вторична — решающим является номинал конденсатора, установленного на конкретном циркуляционном насосе.
