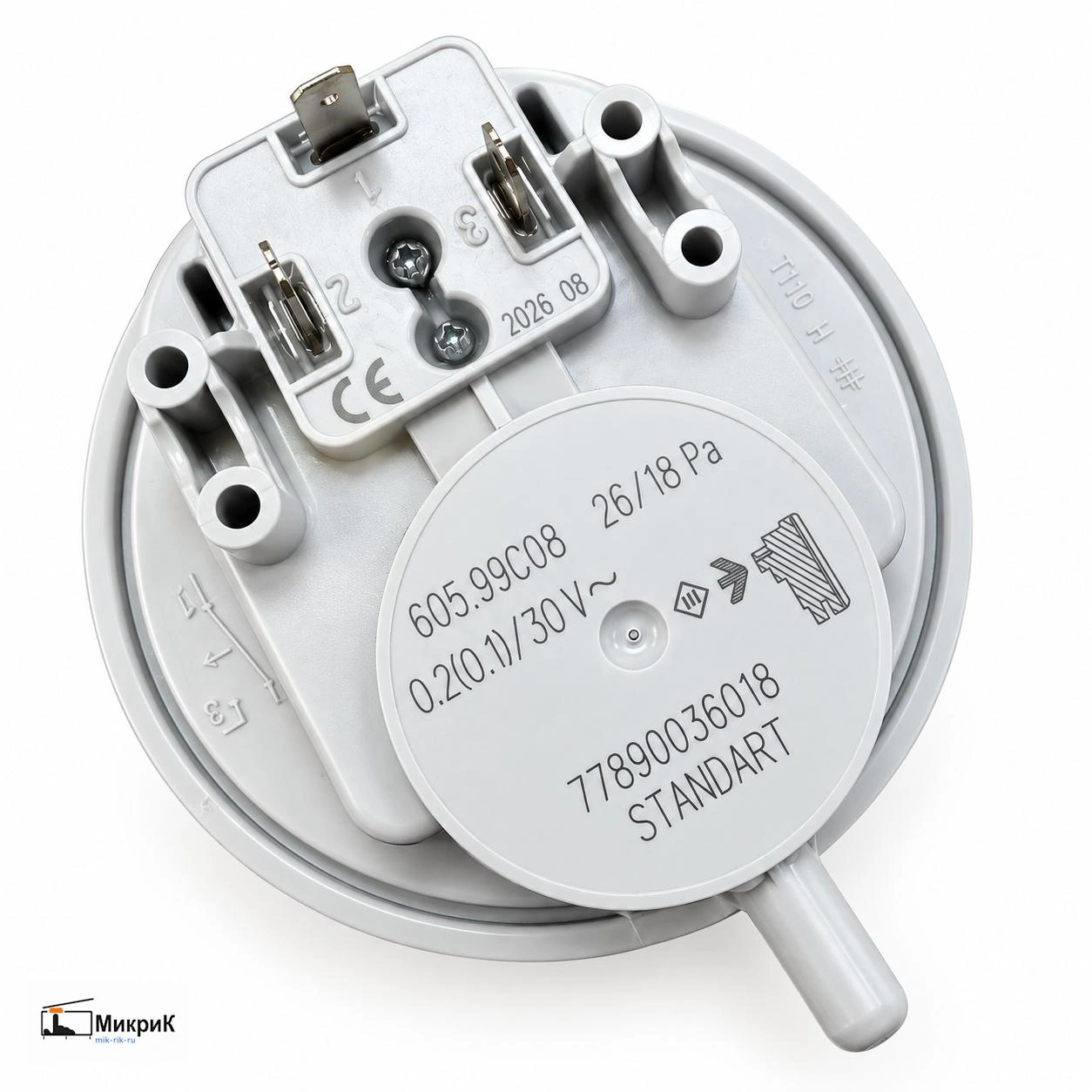

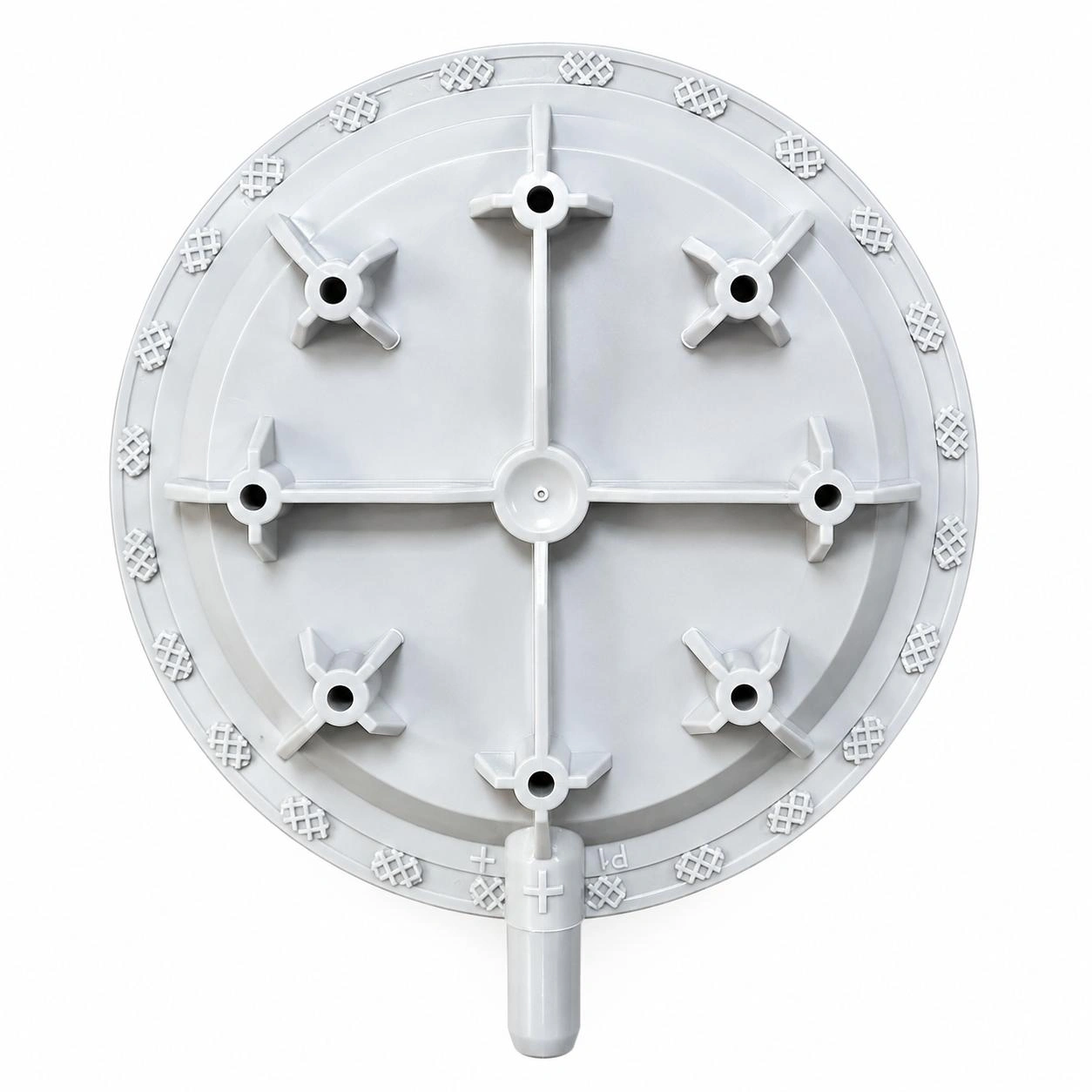

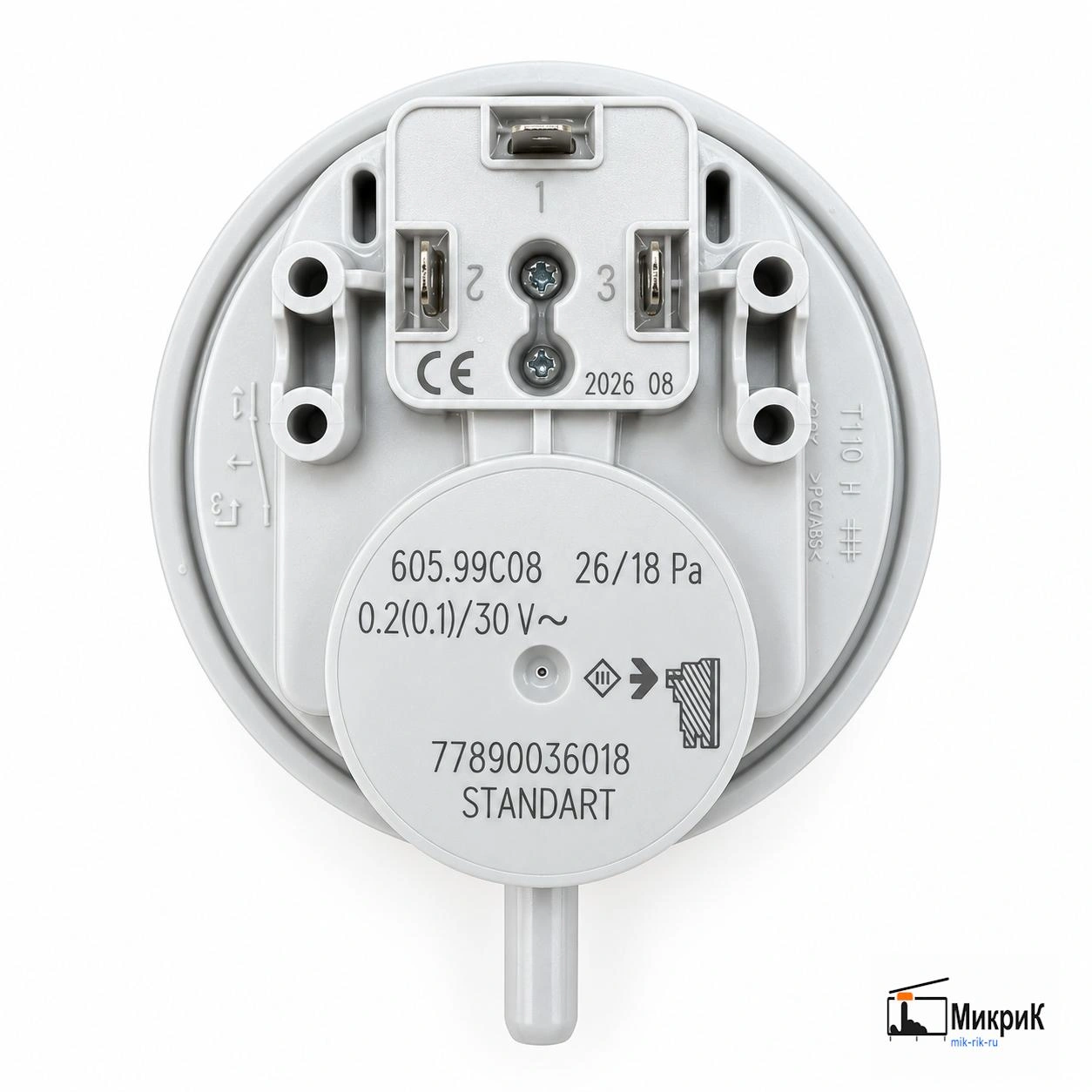

Прессостат воздуха Standart 26/18 Pa — аналог Huba 605.99C08

 Дифференциальный прессостат воздуха Standart с рабочими значениями 26/18 Pa.

Используется для контроля работы вентилятора и наличия необходимого перепада давления в системе дымоудаления газовых котлов, горелок и другого оборудования.

Данная позиция не является Huba Control. По рабочим параметрам и назначению используется как совместимый аналог Huba 605.99C08.

Характеристики и кросс-номера

Производитель / исполнение: Standart, Китай
Тип детали: прессостат / маностат / реле давления воздуха
Давление срабатывания: 26 Pa
Давление возврата: 18 Pa
Количество контактов: 3 вывода
Назначение: контроль вентилятора, тяги и системы дымоудаления

Маркировка товара: 77890036018

Аналог Huba: 605.99C08

Кросс Bosch / Junkers: 87160127530

Huba 605.99C08 используется здесь только как номер оригинального/эталонного исполнения для подбора. Сам товар — китайский аналог Standart.

? Совместимость с газовыми котлами

Bosch

Калибровка 26/18 Pa и кросс 87160127530 подтверждаются для:

• Bosch Gaz 5000 W ZWE24-5MFA

• Bosch Gaz 7000 W ZSC24-3MFA

Также номер 87160127530 встречается на отдельных исполнениях семейства Bosch с индексами:

• ZWC24-3MFA

• ZWC28-3MFA

• ZWC35-3MFA

• ZSC28-3MFA

• ZSC35-3MFA

Для этих моделей перед заказом необходимо сверить маркировку установленного прессостата.

Junkers

Применяется как аналог прессостата 26/18 Pa на:

• Ceraclass Comfort ZWE24-5MFA

• Ceraclass Excellence ZSC24-3MFA

Также встречается на отдельных котлах платформы Ceraclass, где заводской прессостат соответствует кроссу 87160127530.

? Дополнительное применение

Прессостат Standart 26/18 Pa может использоваться не только как запчасть конкретного котла Bosch или Junkers.

Реле такого типа устанавливается производителями оборудования в системах, где необходимо контролировать небольшой перепад давления воздуха.

Возможные области применения:

• напольные газовые котлы

• газовые горелки

• жидкотопливные горелки

• теплогенераторы

• вентиляторные газогорелочные устройства

• дымососы

• воздушные вентиляторы

• промышленные нагревательные установки

• OEM-оборудование собственного производства

В таких случаях подбор производится не по бренду котла, а по техническим параметрам конкретной установки.

Необходимо проверить:

• рабочий перепад давления

• точку включения

• точку отключения

• производительность вентилятора

• фактическое разрежение в рабочем режиме

• расположение воздушного штуцера

• схему электрических контактов

• размеры и способ крепления прессостата

Важно при подборе

26/18 Pa — это рабочая калибровка прессостата.

Очень похожие по корпусу прессостаты могут иметь значения:

• 26/18 Pa

• 28/20 Pa

• 30/20 Pa

• 40/25 Pa

• 44/36 Pa

• 50/40 Pa

• 65/50 Pa

• и другие

Близкое значение давления не означает автоматическую взаимозаменяемость.

Например, оригинальный Huba выпускается в отдельных исполнениях с различными точками переключения, несмотря на практически одинаковый корпус.

Применение близких номиналов

В промышленном и OEM-оборудовании производитель установки иногда может использовать прессостат с близкими характеристиками — например 28/20 или 30/20 Pa вместо 26/18 Pa.

Но такую замену необходимо определять по:

• документации производителя оборудования

• фактическому рабочему перепаду вентилятора

• настройкам системы дымоудаления

• испытаниям конкретной установки

Для серийного газового котла нельзя считать 26/18, 28/20 и 30/20 Pa взаимозаменяемыми только из-за небольшой разницы в цифрах.

⚠️ Признаки неисправности

Неисправность прессостата может проявляться следующим образом:

• вентилятор запускается, но розжиг не происходит

• котёл выдаёт ошибку тяги или дымоудаления

• прессостат не переключает контакты при работающем вентиляторе

• котёл запускается только после нескольких попыток

• контакты срабатывают нестабильно

• после остановки вентилятора прессостат не возвращается в исходное состояние

При этом ошибка тяги не всегда означает неисправность самого прессостата.

? Что проверить перед заменой

Перед заменой рекомендуется проверить:

• работу вентилятора

• обороты и состояние крыльчатки

• дымоход

• коаксиальную трубу

• трубку прессостата

• отсутствие трещин и подсоса воздуха

• отсутствие воды и конденсата в трубке

• штуцер Вентури

• электрические контакты

• фактический перепад давления

Если вентилятор не создаёт необходимого разрежения, новый прессостат проблему не устранит.

? Замена и рекомендации мастеру

Перед заменой необходимо:

• отключить оборудование от электропитания

• зафиксировать подключение проводов

• запомнить подключение воздушной трубки

• сверить маркировку старого прессостата

После установки проверить:

• запуск вентилятора

• уверенное переключение контактов

• разрешение розжига

• отсутствие ошибок по тяге

• возврат контактов после остановки вентилятора

Нельзя изменять настройку прессостата или принудительно замыкать его контакты для обхода системы безопасности.

Главное при подборе этой позиции — Standart 26/18 Pa. Huba 605.99C08 и Bosch/Junkers 87160127530 используются только как кроссы и ориентиры совместимости.
