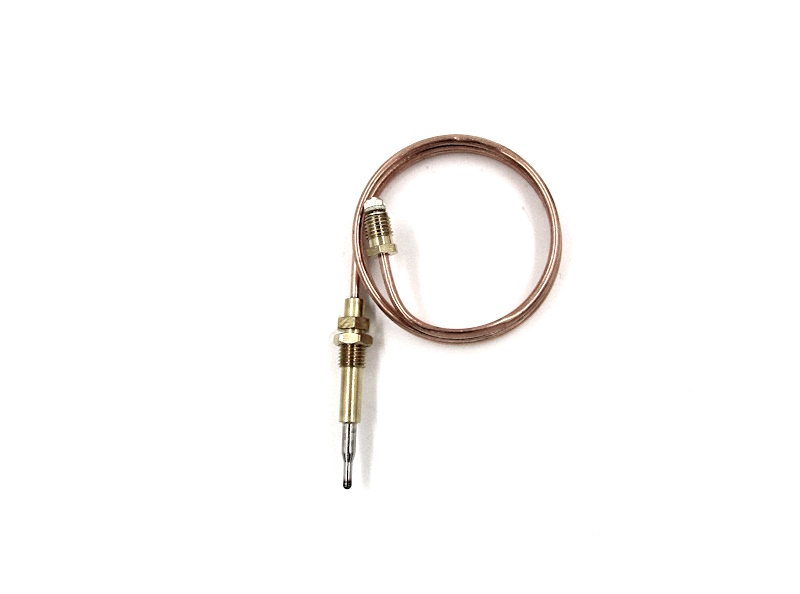

Термопара Арбат-1 L=600 мм M8×1 A1 для котлов Данко, Атон, Житомир, Росс, Маяк, Колви

Термопара длиной 600 мм для энергонезависимых газовых котлов и конвекторов с автоматикой безопасности Арбат / Арбат-1.

Подключение к газовому клапану — M8×1.
Тип рабочего оголовка — A1.

Перед заказом обязательно проверьте, что на вашем котле установлена именно автоматика Арбат, поскольку на одних и тех же марках котлов в разные годы могли применяться другие газовые клапаны и другие термопары.

Характеристики

Тип детали: термопара контроля пламени
Автоматика: Арбат / Арбат-1
Длина: 600 мм
Резьба подключения: M8×1
Тип оголовка: A1
Назначение: контроль пламени запальной горелки и удержание электромагнитного клапана

Термопара при нагреве пламенем запальника вырабатывает термо-ЭДС, которая удерживает электромагнит газового клапана в открытом положении.

При погасании запальника термопара остывает, электромагнит отключается и подача газа прекращается.

? Совместимость

Термопара данного исполнения применяется на газовом оборудовании с автоматикой Арбат / Арбат-1.

Данко

Применяется на части напольных котлов Данко, оснащённых автоматикой Арбат.

У Данко также встречаются исполнения с KARE и SIT, поэтому перед заказом необходимо проверить установленную автоматику.

Атон

Применяется на части энергонезависимых котлов Атон старых серий с автоматикой Арбат.

На современных и других исполнениях Атон может применяться SIT / EuroSIT, поэтому подбор только по марке котла недопустим.

Житомир / АТЕМ

Термопары Арбат применялись на части старых котлов Житомир.

На более поздних исполнениях АТЕМ широко применяется автоматика SIT / EuroSIT, поэтому необходимо обязательно проверить газовый клапан. Современные паспорта Житомир действительно показывают применение других типов газовой автоматики, что подтверждает необходимость подбора именно по установленному узлу.

Росс

Применяется на отдельных котлах РОСС с автоматикой Арбат.

Маяк

Применяется на части котлов Маяк, оборудованных Арбат.

Колви

Применяется на части котлов Колви с автоматикой Арбат.

Также встречается на оборудовании

В профильных каталогах термопара такого исполнения также указывается для:

• Вулкан

• Термо-Бар

• Дани

Но для этих марок перед заказом также требуется проверка конкретной автоматики и геометрии термопары.

⚠️ Главное при подборе

Эта термопара не является универсальной для всех котлов перечисленных марок.

Главный критерий — наличие автоматики:

Арбат / Арбат-1

И совпадение параметров:

• длина около 600 мм

• резьба M8×1

• оголовок A1

• способ крепления в запальной горелке

• геометрия рабочей части

Если на котле установлен SIT / EuroSIT, KARE, Honeywell или другой газовый клапан, необходимо подбирать соответствующую термопару.

⚠️ Не путать с похожими термопарами

Для автоматики Арбат встречаются термопары:

• разной длины

• с резьбой M8

• с переходниками

• с другим оголовком

• с дополнительными проводами или термопрерывателями

Поэтому одной надписи M8 недостаточно для правильного выбора.

? Признаки неисправности

Возможные признаки неисправной термопары:

• запальник гаснет после отпускания кнопки

• газовый клапан не удерживается открытым

• котёл самостоятельно отключается

• повреждён проводник термопары

• нарушен контакт M8×1

Перед заменой также необходимо проверить:

• чистоту запальной горелки

• положение оголовка в пламени

• электромагнит газового клапана

• состояние соединения термопары

? При установке

Рабочий наконечник должен находиться в устойчивом пламени запальной горелки.

Подключение M8×1 необходимо затягивать аккуратно, без повреждения резьбы.

После установки проверить:

• устойчивость запального пламени

• удержание газового клапана

• аварийное отключение подачи газа при погасании запальника

Основные параметры ТП0032: Арбат / Арбат-1, L=600 мм, M8×1, оголовок A1.
