Термопара SIT 0.200.232 L=500 мм M9×1 A2 для Protherm Медведь TLO, Thermona THERM 18–45 P/B / 0020027659

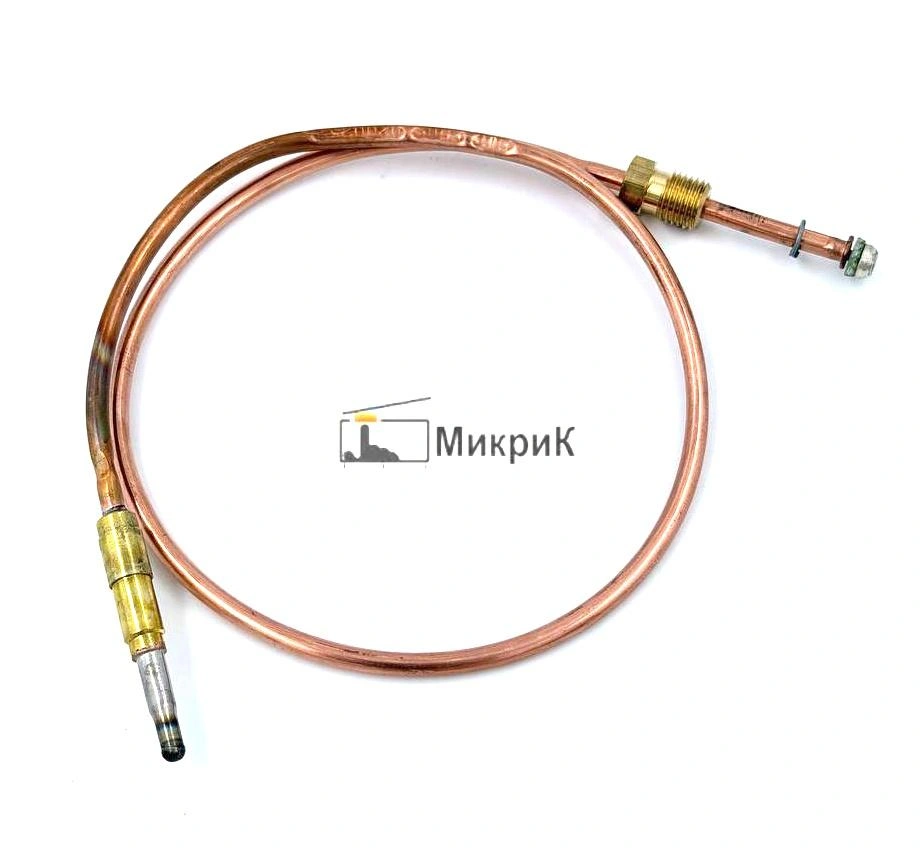

Оригинальная термопара SIT 0.200.232 длиной 500 мм для энергонезависимых напольных газовых котлов Protherm и Thermona.
Термопара имеет оголовок A2 и резьбовое подключение M9×1.
Характеристики
Производитель: SIT
Каталожный номер производителя SIT: 0.200.232
Каталожный номер Protherm: 0020027659
Длина: 500 мм
Тип оголовка: A2
Резьба подключения: M9×1
Длина резьбовой части: около 13,5 мм
Серия: SIT 200
? Совместимость
Protherm Медведь TLO
Каталожный номер 0020027659 подтверждён для напольных энергонезависимых котлов:
-
Protherm Медведь 20 TLO
-
Protherm Медведь 30 TLO
-
Protherm Медведь 40 TLO
-
Protherm Медведь 50 TLO
Встречается на поколениях:
-
TLO v.10
-
TLO v.15
-
TLO v.15B
В каталоге Protherm деталь обозначена как «термопара к 820 мВ».
Это относится к системе газовой автоматики котла и не означает, что сама термопара выдаёт 820 мВ.
Thermona
Применение SIT 0.200.232 непосредственно подтверждено руководством Thermona для напольных котлов:
-
THERM 18 P / B
-
THERM 25 P / B
-
THERM 35 P / B
-
THERM 45 P / B
В электрической схеме этих котлов прямо указана:
Термопара SIT 0.200.232
Она работает в системе газовой автоматики SIT 820 NOVA MV совместно с пилотной горелкой и защитными термостатами.
⚠️ Важно при подборе
Перед заказом необходимо проверить:
Особенно важно сверять исполнение на старых котлах, где в разные годы могли применяться различные элементы пилотной группы.
⚠️ Не путать с похожими термопарами SIT
В серии SIT с оголовком A2 и M9×1 есть несколько внешне одинаковых термопар:
-
0.200.229 — 220 мм
-
0.200.230 — 320 мм
-
0.200.231 — 400 мм
-
0.200.232 — 500 мм
-
0.200.233 — 600 мм
-
0.200.234 — 750 мм
-
0.200.235 — 850 мм
-
0.200.236 — 1000 мм
ТП0049 — именно 0.200.232 длиной 500 мм.
Не следует заменять её на 600-мм 0.200.233 только из-за одинаковых A2 и M9×1.
⚠️ Спорные кросс-номера
В торговых каталогах встречаются привязки 0.200.232 к другим маркам, в том числе Beretta.
Однако часть таких источников одновременно указывает длину 600 мм, что противоречит заводскому каталогу SIT, где 0.200.232 = 500 мм.
Поэтому такие бренды и каталожные номера в подтверждённую совместимость этой карточки не добавлены.
? Признаки неисправности
Возможные признаки неисправности термопары:
-
пилотная горелка зажигается, но гаснет после отпускания кнопки
-
газовый клапан не удерживает подачу газа
-
котёл периодически отключается
-
повреждён проводник термопары
-
имеется плохой контакт в соединении M9×1
Перед заменой следует также проверить:
-
качество пламени пилотной горелки
-
положение оголовка A2 в пламени
-
контакты защитных термостатов
-
электромагнит газового клапана
-
состояние пилотного узла
? При установке
Оголовок термопары должен находиться в устойчивом пламени запальной горелки.
Соединение M9×1 необходимо затягивать без чрезмерного усилия.
После установки проверить стабильность запальника, удержание газового клапана и работу защитной цепи.
Главные параметры ТП0049: SIT 0.200.232, L=500 мм, A2, M9×1. Подтверждённая применяемость — Protherm Медведь TLO и Thermona THERM 18/25/35/45 P/B.
|
