Термопара SIT 0.200.233 L=600 мм M9×1 A2 для Боринское АОГВ/АКГВ, ИШМА, Термо Бар

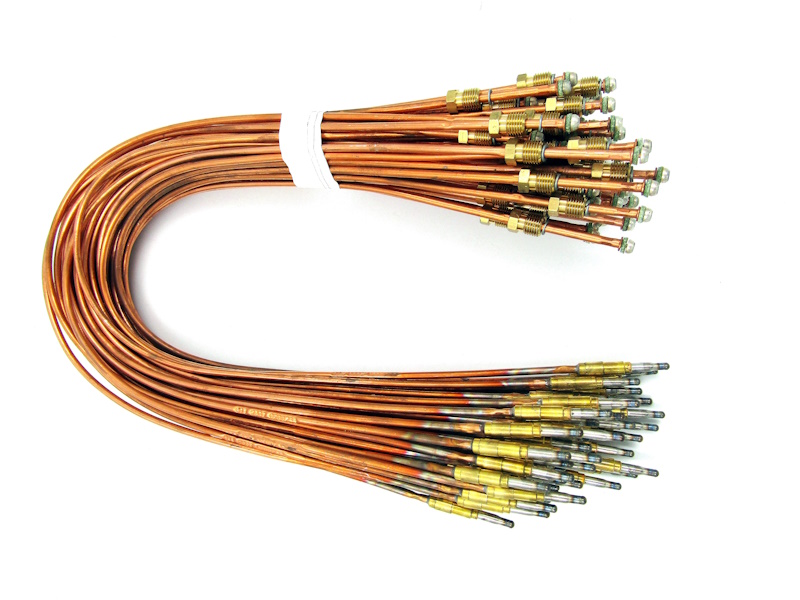

Оригинальная термопара SIT 0.200.233 длиной 600 мм для энергонезависимого газового оборудования с автоматикой SIT / Eurosit.

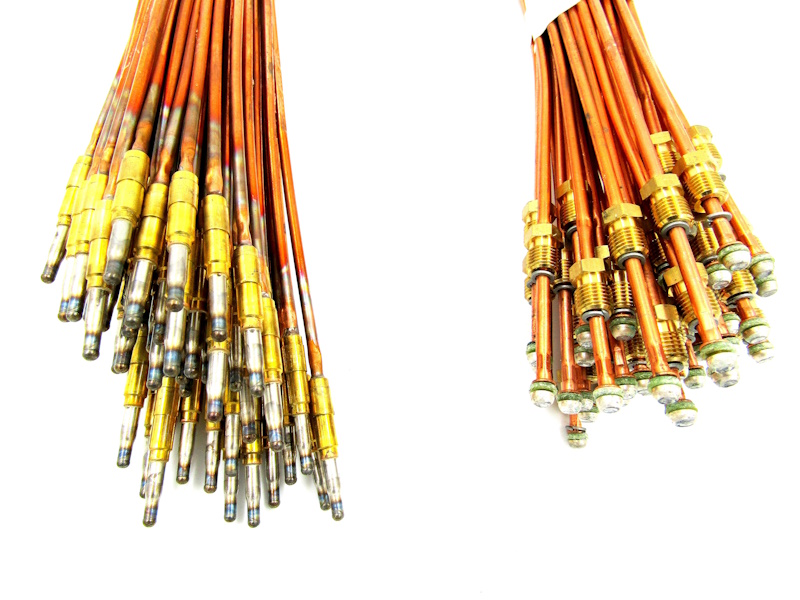

Исполнение имеет оголовок типа A2 и подключение к магнитному узлу M9×1.

Характеристики и OEM

Производитель: SIT
Артикул: 0.200.233
Длина: 600 мм
Тип оголовка: A2
Резьба подключения: M9×1
Назначение: контроль наличия пламени запальной горелки и удержание электромагнитного клапана

По каталогу SIT модель 0.200.233 относится к серии 200 и отличается именно комбинацией:

• оголовок A2

• резьба M9×1

• длина 600 мм

? Совместимость

Боринское

Заводским каталогом подтверждено применение на аппаратах:

• АОГВ-7-3 Eurosit-WT

• АОГВ-11,6-3 Eurosit-WT

• АКГВ-11,6-3 Eurosit-WT

На этих аппаратах термопара работает в системе с:

• газовым клапаном Eurosit 630

• термопрерывателем 0.974.402

• датчиком тяги

ИШМА

Термопара SIT 0.200.233, A2, M9×1, 600 мм подтверждается для котлов ИШМА соответствующего исполнения с автоматикой SIT.

В частности, встречается на промышленных и напольных котлах ИШМА с газовыми клапанами SIT / Elettrosit.

Термо Бар

Применяется на части котлов Термо Бар с автоматикой SIT / Eurosit, где штатно установлена термопара:

0.200.233 — A2, M9×1, L=600 мм

Для Термо Бар перед заказом рекомендуется дополнительно сверить старую термопару, поскольку на этих котлах встречаются и другие исполнения SIT.

? Возможное применение на другом оборудовании

SIT 0.200.233 может использоваться и на другом газовом оборудовании с автоматикой SIT / Eurosit, если полностью совпадают:

• длина 600 мм

• оголовок A2

• подключение M9×1

• посадка в пилотной горелке

Поэтому термопара не является исключительно «боринской», но конкретные модели других производителей нужно подтверждать отдельно.

⚠️ Не путать с похожими термопарами SIT

У SIT есть несколько термопар длиной 600 мм, которые внешне могут быть похожи.

Например:

• 0.200.037 — оголовок A1, другое подключение

• 0.200.044 — оголовок A3, M8×1

• 0.200.258 — A2, но другое подключение 11/32" ASA

• 0.200.233 — именно A2 + M9×1 + 600 мм

Поэтому при подборе важна не только длина.

⚠️ Важно при подборе

Перед заказом обязательно сверить:

• маркировку старой термопары

• длину

• тип оголовка

• резьбу M9×1

• способ фиксации в пилотной горелке

• тип газового клапана

Если старая термопара имеет другой оголовок или другое резьбовое соединение, 0.200.233 нельзя считать прямой заменой только потому, что её длина тоже 600 мм.

? Признаки неисправности

Возможные признаки неисправности:

• запальник гаснет после отпускания кнопки

• газовый клапан не удерживается открытым

• котёл самопроизвольно отключается

• повреждён медный проводник термопары

• ослаблен контакт в газовом клапане

Перед заменой также необходимо проверить:

• пламя запальника

• положение оголовка термопары

• термопрерыватель

• датчик тяги

• электромагнит газового клапана

? При установке

Чувствительная часть термопары должна находиться в устойчивом пламени запальной горелки.

Соединение M9×1 необходимо затягивать аккуратно, без чрезмерного усилия.

После установки нужно проверить:

• устойчивость запальника

• удержание газового клапана

• работу термопрерывателя

• работу датчика тяги

Главные параметры ТП0029: SIT 0.200.233, L=600 мм, A2, M9×1.
