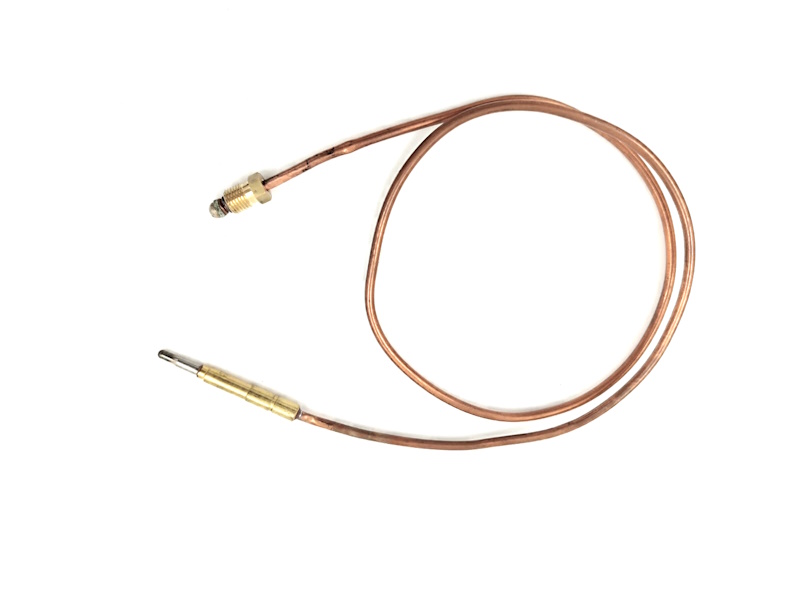

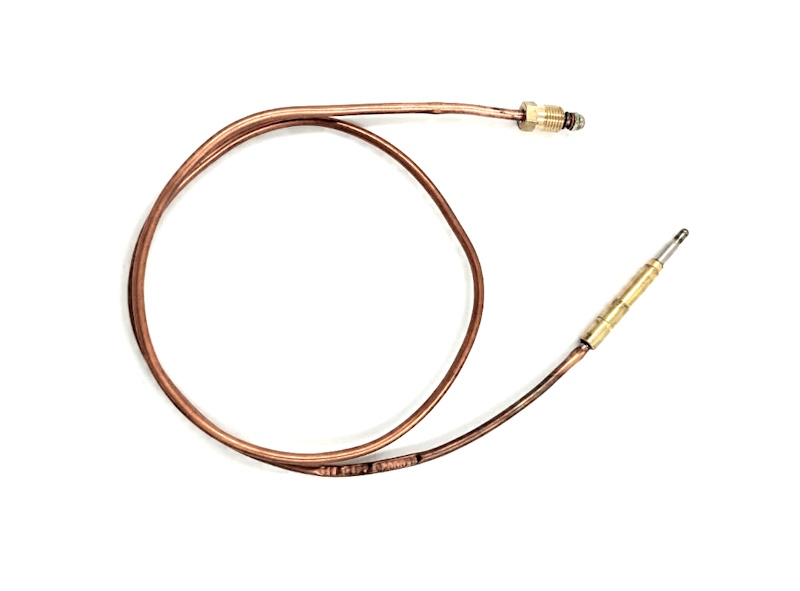

Термопара SIT 0.200.011 L=750 мм M9×1 A1 для котлов Боринское АОГВ, АКГВ

Оригинальная термопара SIT 0.200.011 длиной 750 мм для энергонезависимых газовых котлов с автоматикой SIT / MiniSIT соответствующего исполнения.

Основная подтверждённая заводская применяемость — котлы Боринское АОГВ и АКГВ.

Характеристики и OEM

Производитель: SIT

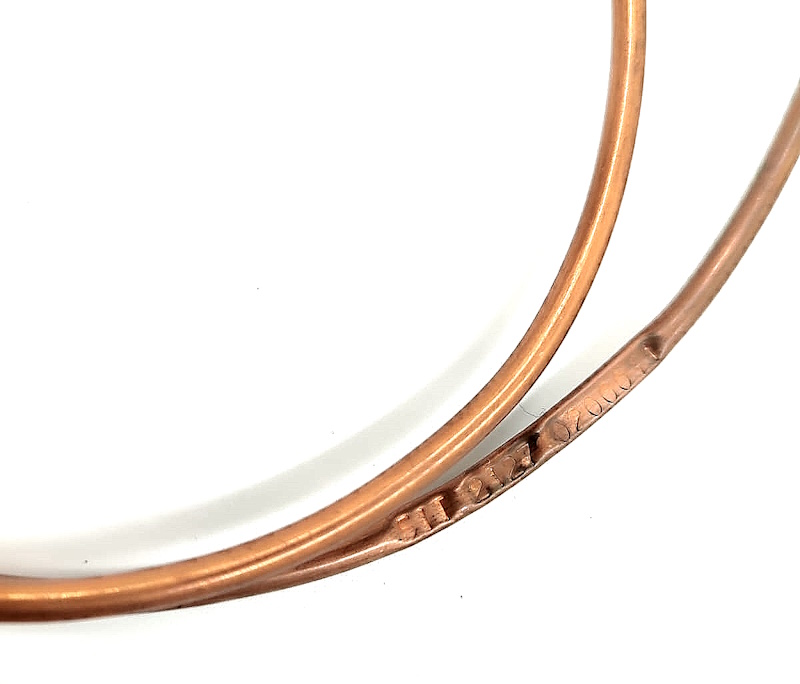

Артикул SIT: 0.200.011
Длина: 750 мм
Тип оголовка: A1
Резьба подключения: M9×1
Серия: SIT 200
Назначение: контроль пламени запальной горелки и удержание электромагнитного газового клапана

? Совместимость

Боринское АОГВ

По заводской документации термопара 0.200.011 применяется на:

• АОГВ-11,6-1

• АОГВ-17,4-1

• АОГВ-23,2-1

Также заводским каталогом подтверждена установка на:

• АОГВ-29-1 Minisit-WM

Боринское АКГВ

Подтверждается применение на:

• АКГВ-29-1 Minisit-WM

Кроме того, термопара 0.200.011 проходит в каталожной группе АОГВ / АКГВ Боринское с автоматикой SIT соответствующего исполнения.

? Автоматика

Термопара используется совместно с газовой автоматикой SIT.

В заводских схемах Боринского встречается:

• 710 MiniSIT

• пилотная горелка SIT

• термопрерыватель 0.974.402

• датчик тяги

Поэтому при подборе важно учитывать не только марку котла, но и установленную автоматику.

⚠️ Важно при подборе

На котлах Боринское разных годов и мощностей применялись разные термопары SIT.

Например, встречаются:

• 0.200.233 — 600 мм, A2

• 0.200.011 — 750 мм, A1

• 0.200.013 — 850 мм, A1

• 0.200.015 — 1000 мм, A1

• 0.200.019 — 1200 мм, A1

Поэтому подбирать термопару только по марке Боринское нельзя.

Для этой позиции необходимо сверить:

• артикул 0.200.011

• длину 750 мм

• оголовок A1

• резьбу M9×1

• тип установленной газовой автоматики

• посадку в пилотной горелке

⚠️ Не путать с 0.200.233

Термопара 0.200.233 также применяется на котлах Боринское, но имеет другое исполнение:

• длина 600 мм

• оголовок A2

• M9×1

Поэтому 0.200.011 и 0.200.233 нельзя считать полностью одинаковыми только из-за одинаковой резьбы.

? Возможное применение на другом оборудовании

SIT 0.200.011 является стандартной термопарой серии SIT 200 и технически может применяться на другом газовом оборудовании, если полностью совпадают:

• длина 750 мм

• оголовок A1

• резьба M9×1

• посадочная геометрия

• тип газового клапана

Но подтверждённую модельную совместимость с другими марками в эту карточку не добавляем без каталожного подтверждения.

? Признаки неисправности

Возможные признаки неисправной термопары:

• запальная горелка зажигается, но гаснет после отпускания кнопки

• газовый клапан не удерживается открытым

• котёл периодически отключается

• повреждён проводник термопары

• нарушен контакт в соединении M9×1

Перед заменой также необходимо проверить:

• положение термопары в пламени

• чистоту запальной горелки

• термопрерыватель

• датчик тяги

• электромагнит газового клапана

? При установке

Рабочая часть термопары должна находиться в устойчивом пламени запальной горелки.

Соединение M9×1 необходимо затягивать аккуратно, без чрезмерного усилия.

После установки проверить удержание газового клапана и работу всей цепи безопасности.

Главные параметры ТП0035: SIT 0.200.011, L=750 мм, A1, M9×1.
