Газовый клапан ERCO EBR2008N для BaltGaz, NEVALUX, Ferroli, KoreaStar

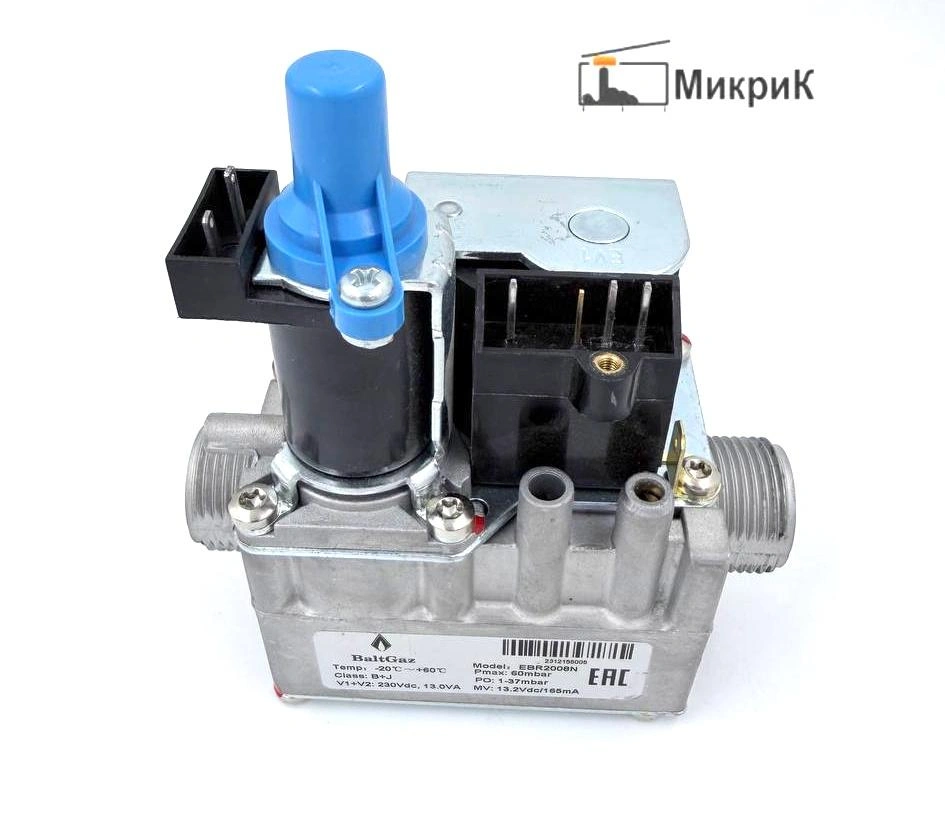

Газовый клапан ERCO EBR2008N для настенных газовых котлов BaltGaz, NEVALUX, Ferroli и KoreaStar.

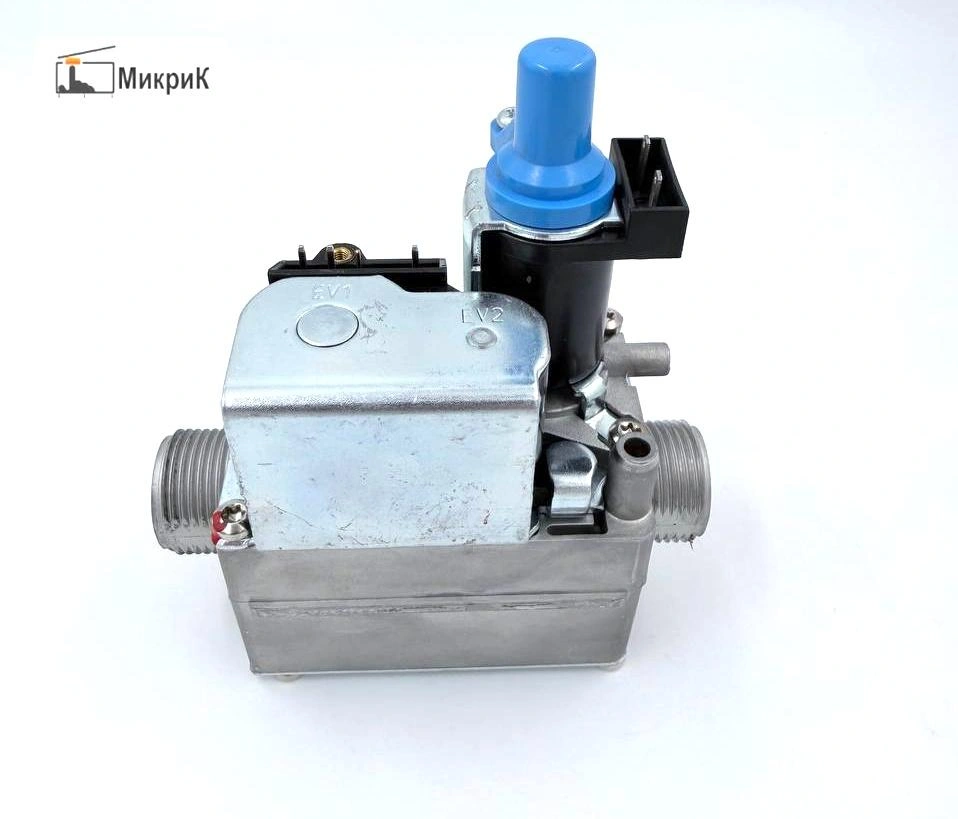

Клапан управляет подачей газа на горелку и включает в себя два электромагнитных запорных клапана V1 + V2, а также отдельный модулятор MV, который регулирует подачу газа в зависимости от команды электронной платы котла.

Характеристики

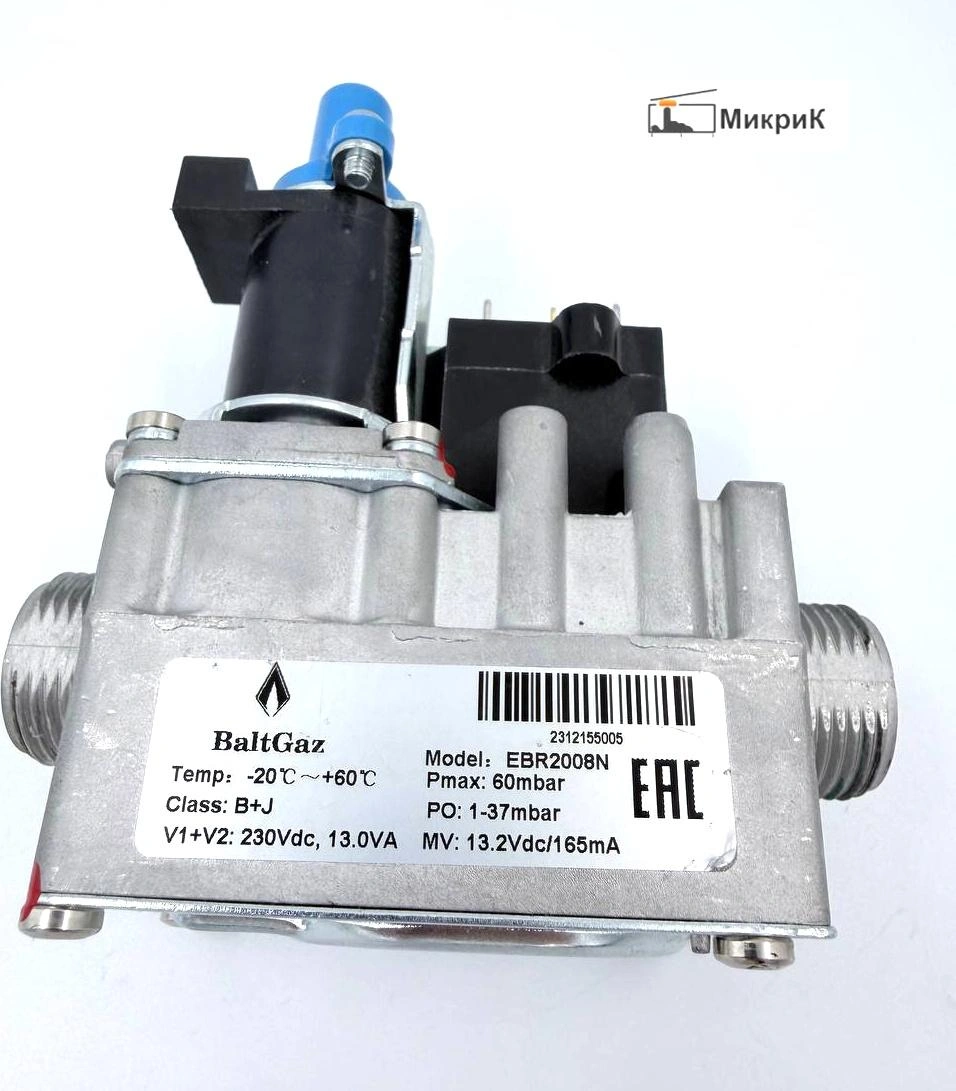

Модель: EBR2008N
Тип детали: газовый клапан с модулятором
Класс: B+J
Максимальное входное давление: Pmax 60 mbar
Диапазон выходного давления: 1–37 mbar
Присоединение: 3/4″
Рабочая температура: −20…+60 °C

Электрические параметры

V1 + V2: 230 V AC, 13.0 VA
Модулятор MV: 13.2 V DC / 165 mA

Это важное отличие данного клапана.

Запорные катушки V1 и V2 работают от переменного напряжения 230 В AC.

Модулятор MV работает от постоянного напряжения 13,2 В DC и рассчитан на ток около 165 мА.

Поэтому при подборе нельзя ориентироваться только на внешний вид клапана.

? Совместимость

BaltGaz

EBR2008N применяется на котлах:

• BaltGaz Turbo E

• BaltGaz Turbo S

NEVALUX

Подтверждается применение на моделях:

• NEVALUX 7211

• NEVALUX 7218

• NEVALUX 7224

• NEVALUX 8230-1

• NEVALUX 8224

• NEVALUX 8624

На части ранних исполнений NEVALUX 8224 и 8624 вместо EBR2008N мог применяться SIT Sigma 845.

При замене SIT Sigma 845 на EBR2008N может потребоваться соединительный кабель PEC3, поскольку электрические разъёмы отличаются.

Ferroli

Подтверждается применение EBR2008N на серии:

• Ferroli Fortuna Special F10

• Ferroli Fortuna Special F13

• Ferroli Fortuna Special F16

• Ferroli Fortuna Special F20

• Ferroli Fortuna Special F24

Для Ferroli встречается номер:

39899008

Также встречается кросс:

46562030

KoreaStar

EBR2008N применяется на котлах:

KoreaStar Bravo

• Bravo 10K

• Bravo 13K

• Bravo 16K

• Bravo 20K

• Bravo 24K

KoreaStar Premium

• Premium 13E

• Premium 16E

• Premium 20E

• Premium 24E

Alpenhoff

Подтверждается применение на котлах:

• Alpenhoff Baden

Для данной платформы встречается каталожный номер:

15199008

Важно при подборе

EBR2008N нельзя считать универсальной заменой любого внешне похожего газового клапана.

Необходимо сверить:

• питание V1 + V2 — 230 V AC

• питание модулятора — 13.2 V DC

• ток модулятора — 165 mA

• Pmax — 60 mbar

• диапазон регулировки — 1–37 mbar

• присоединение — 3/4″

• электрические разъёмы

• распиновку

• модель и поколение котла

Особенно важно отличать EBR2008N от внешне похожих исполнений EBR2008R / EBR2008RV, у которых могут отличаться питание, разъёмы и электрическая схема.

⚠️ Что не добавляем без подтверждения

Для некоторых каталогов встречается совместимость с:

• Mizudo

• Gazlux

• Electrolux

• другими котлами аналогичной платформы

Но для этих брендов есть противоречия по исполнению, разъёмам и электрическим параметрам.

Поэтому в эту карточку они не включены как гарантированная совместимость, чтобы не получить ошибочный подбор.

⚠️ Признаки неисправности

На неисправность газового клапана могут указывать:

• горелка не запускается

• отсутствует подача газа при наличии команды с платы

• клапан открывается нестабильно

• горелка работает только на одной мощности

• отсутствует нормальная модуляция пламени

• котёл уходит в ошибку розжига

• клапан гудит, но не открывается

• выходное давление не регулируется

При этом неисправность может быть связана не только с клапаном.

? Что проверить перед заменой

Перед заменой рекомендуется проверить:

• наличие 230 V AC на цепях V1 / V2 при команде на открытие

• управляющее напряжение модулятора

• ток модулятора

• электрические разъёмы

• проводку

• электронную плату

• давление газа на входе

• давление газа на выходе клапана

• исправность горелки и системы розжига

Если питание клапана не соответствует его электрическим параметрам, установка внешне похожего клапана может привести к неправильной работе или повреждению узла.

? Замена и рекомендации мастеру

Работы с газовым клапаном должны выполняться квалифицированным специалистом.

Перед заменой необходимо:

• отключить котёл от электросети

• перекрыть газ

• проверить маркировку старого клапана

• зафиксировать подключение разъёмов

• сверить электрические параметры

После установки необходимо:

• проверить герметичность газовых соединений

• проверить входное и выходное давление

• проверить минимальную и максимальную мощность

• проверить модуляцию пламени

• убедиться в стабильном розжиге

• проверить работу котла во всех режимах

Главное при подборе — модель EBR2008N и правильная электрическая схема: V1+V2 230 V AC, MV 13.2 V DC / 165 mA.
