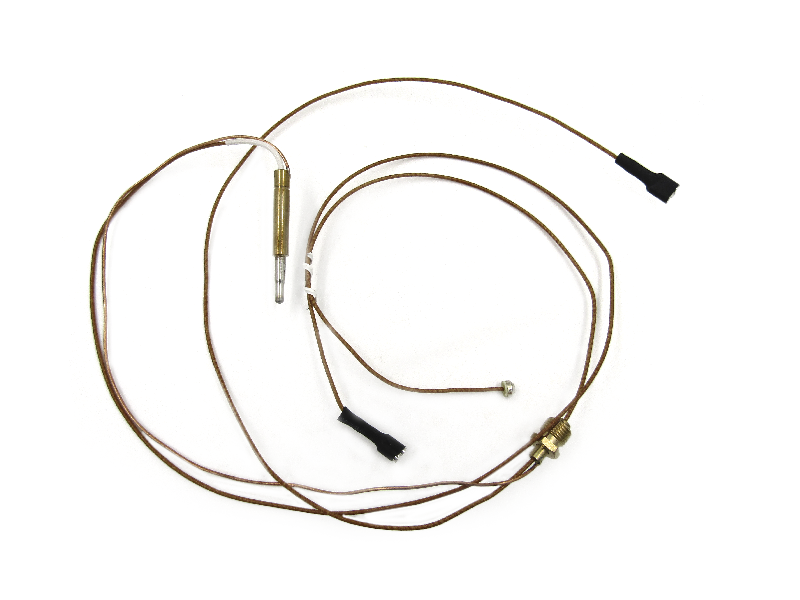

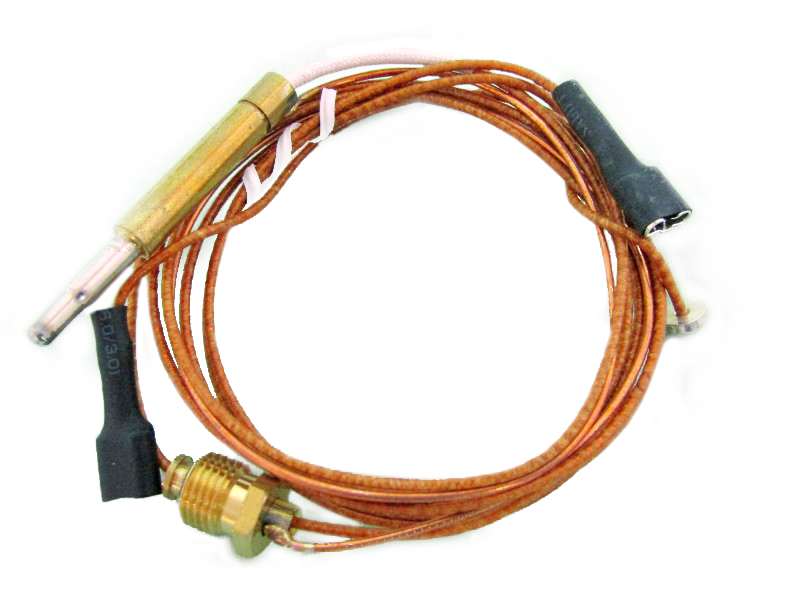

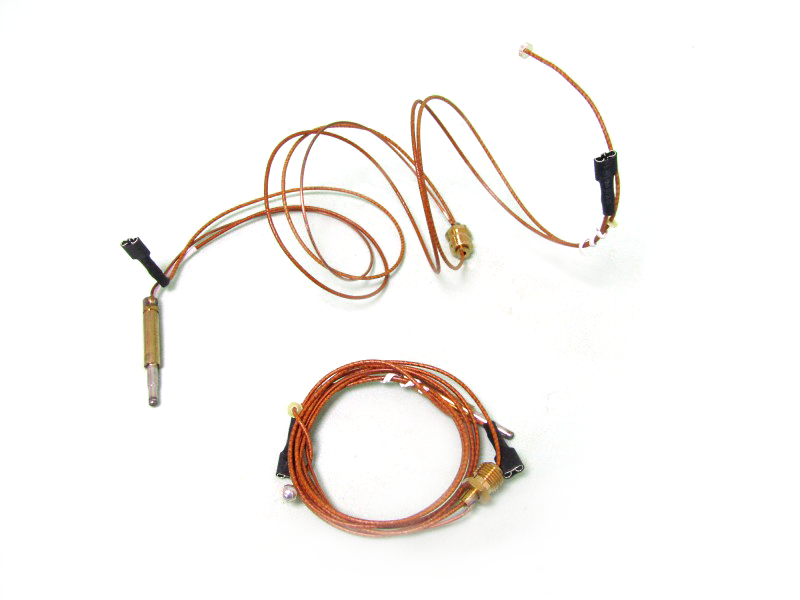

Термопара Demrad Compact M10×1 с проводами под датчики C125, C150, C275, C350 / 3002194768

Термопара системы газ-контроля для проточных газовых водонагревателей Demrad Compact.

Исполнение с подключением M10×1 и дополнительными проводами с клеммами для включения защитных датчиков колонки в цепь безопасности.

Перед заказом обязательно сравните термопару и пилотный узел со снятой деталью. На колонках Demrad разных годов выпуска устанавливались разные исполнения термопар.

Характеристики

Тип: термопара газ-контроля
Применение: газовые проточные водонагреватели Demrad
Подключение к газовому клапану: M10×1
Рабочая длина термопары: около 380 мм
Длина проводов защитной цепи: около 700 / 750 мм
Клеммы подключения датчиков: 6,3 мм
OEM старого исполнения Demrad: 3002194768

Термопара контролирует наличие пламени запальной горелки. При погасании пламени термо-ЭДС исчезает, электромагнит газового клапана отпускает и подача газа прекращается.

Дополнительные провода входят в цепь защитных датчиков газовой колонки.

? Совместимость

Термопара данного исполнения применяется на газовых водонагревателях семейства Demrad Compact.

В сервисных и торговых каталогах данная конструкция встречается для:

• Demrad C-125 B

• Demrad C-150 S

• Demrad C-275 B

• Demrad C-275 S

• Demrad C-275 SE

• Demrad C-275 SEI

• Demrad C-350 S

• Demrad C-350 SE / SEI

Каталожно подтверждённое старое исполнение 3002194768

В заводском каталоге Demrad OEM 3002194768 непосредственно указан для старого пилотного узла:

• C-150 SE

• C-275 S

• C-275 SE

• C-350 S

• C-350 SE

Для остальных перечисленных моделей подбор необходимо дополнительно производить по конструкции снятой термопары, соединению M10×1 и расположению проводов безопасности.

⚠️ Важно: старый и новый пилот Demrad

На колонках C-275 / C-350 S и SE производитель изменял конструкцию пилотной горелки.

Для раннего исполнения применяется термопара:

3002194768

Для нового пилота на аппаратах ориентировочно после 08.2010 в каталоге указана другая резьбовая термопара:

0020119190
3004090286

Это другое исполнение.

Поэтому модель котла или колонки сама по себе не гарантирует правильный подбор.

Перед заказом необходимо сравнить:

• год выпуска колонки

• конструкцию пилотной горелки

• форму рабочего наконечника

• резьбу M10×1

• расположение дополнительных проводов

• клеммы 6,3 мм

• длину проводников

⚠️ Не подбирать только по названию Demrad C275 / C350

На одной и той же серии могли применяться разные пилотные узлы.

Если на установленной детали используется новый резьбовой пилот 0020119190 / 3004090286, данная термопара старого исполнения не должна автоматически рассматриваться как замена.

? Признаки неисправности

На неисправность термопары или защитной цепи могут указывать:

• запальная горелка загорается, но гаснет после отпускания ручки

• газовый клапан не удерживается открытым

• колонка самопроизвольно отключается

• повреждены провода или клеммы защитных датчиков

• имеется обрыв термоэлектрической цепи

• окислены контакты

Перед заменой также следует проверить:

• положение термопары относительно пламени

• состояние пилотной горелки

• датчик тяги

• датчик перегрева

• электромагнит газового клапана

• качество всех контактов защитной цепи

? При установке

Рабочий наконечник должен находиться в устойчивом пламени запальной горелки.

Дополнительные провода подключаются к штатным защитным датчикам согласно схеме водонагревателя.

Не допускается исключать или перемыкать датчики безопасности для проверки работы колонки.

Главные параметры при подборе этой позиции: Demrad Compact, старое исполнение пилотного узла, M10×1, рабочая часть около 380 мм и провода защитной цепи с клеммами 6,3 мм.
