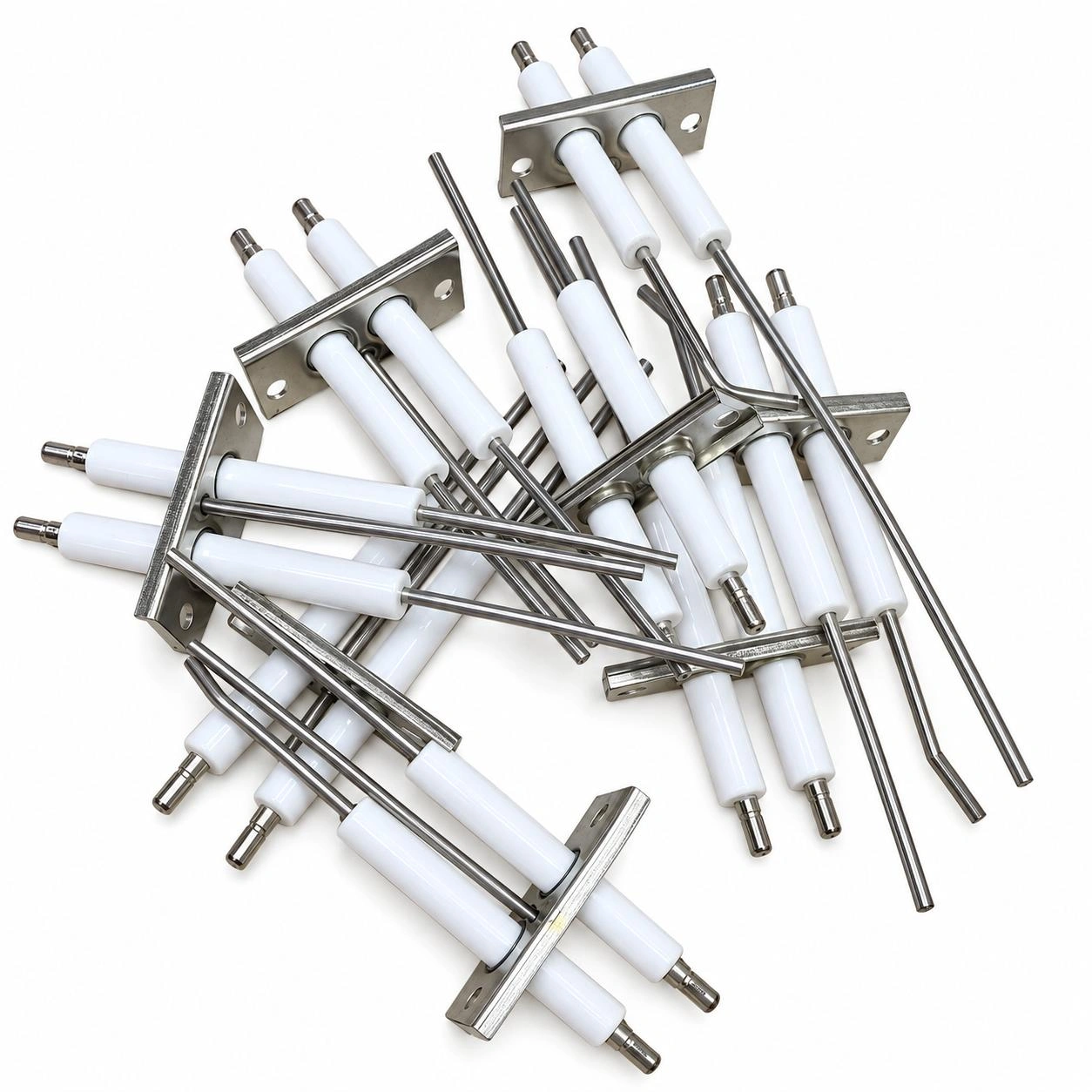

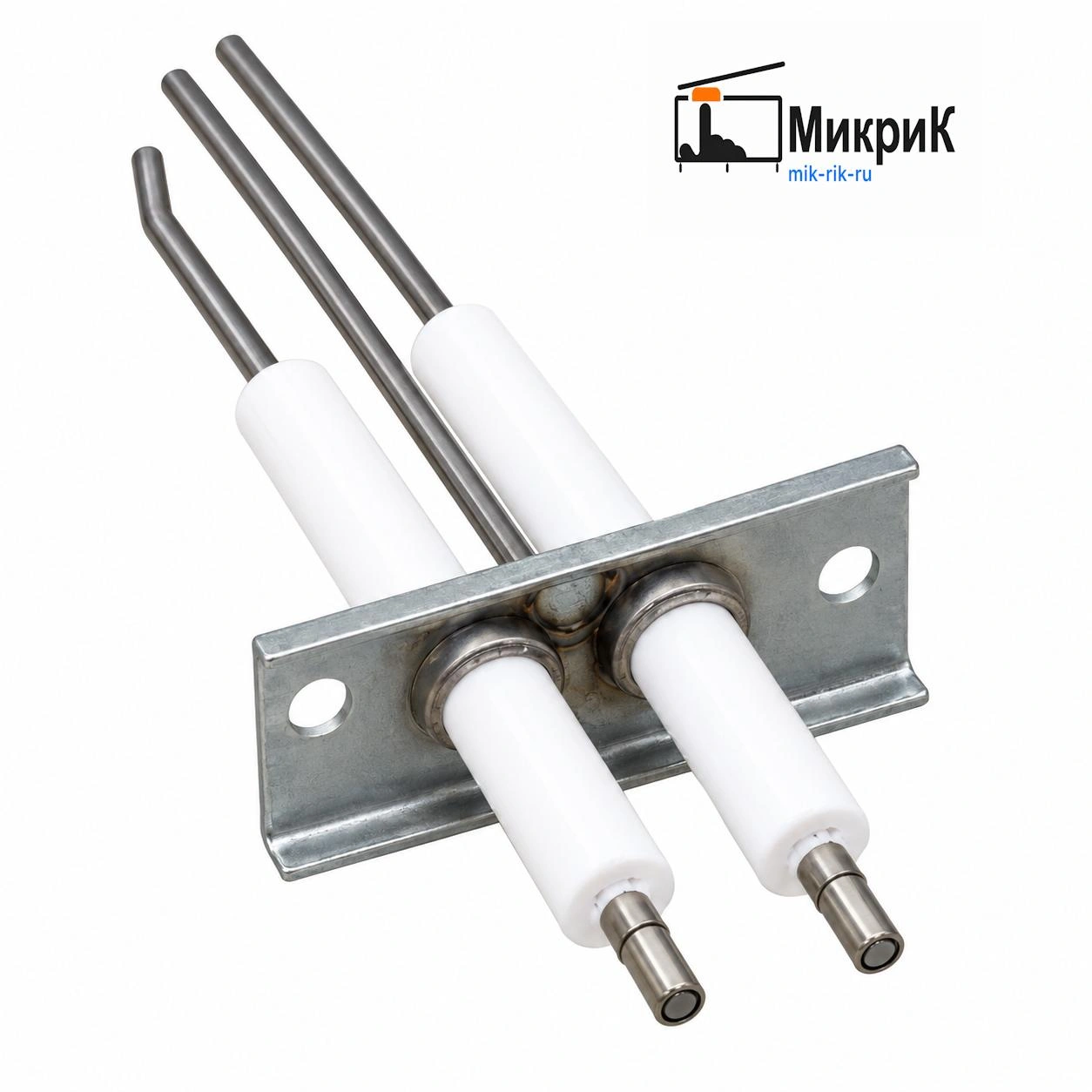

Электрод розжига и контроля пламени Rossen E8313375-3 / SNE-1192-A для котлов RS-A

Электрод E8313375-3 предназначен для системы автоматического розжига и контроля пламени газовых водогрейных котлов ROSSEN серии RS-A.

Также встречается дополнительное обозначение SNE-1192-A. Это длинная версия электрода общей длиной около 148 мм.

При подборе необходимо сверять полный каталожный номер, размеры и геометрию установленной детали.

Артикул Микрик: КО-ЭРИ0043

Каталожный номер производителя: E8313375-3

Дополнительное обозначение: SNE-1192-A

Производитель оборудования: ROSSEN

Серия котлов: RS-A

Тип детали: электрод розжига и контроля пламени

Общая длина: около 148 мм

Электрод устанавливается в горелочном устройстве котла и является частью системы автоматического розжига и безопасности.

Он выполняет несколько функций:

• формирует искру при запуске горелки;

• контролирует наличие пламени;

• передаёт сигнал системе автоматики;

• обеспечивает безопасное отключение подачи газа при отсутствии подтверждённого пламени.

Правильное положение и исправное состояние электрода напрямую влияют на стабильность розжига и работу котла.

Подтверждённое применение — газовые водогрейные котлы ROSSEN серии RS-A.

Серия RS-A выпускается в различных мощностях — от 20 до 500 кВт.

При этом открытой заводской таблицы, которая однозначно привязывает E8313375-3 к каждой мощности RS-A, не найдено.

Поэтому нельзя выбирать электрод только по мощности котла.

Основные признаки правильного подбора:

• каталожный номер E8313375-3;

• дополнительное обозначение SNE-1192-A;

• общая длина около 148 мм;

• совпадение формы, изгиба и крепления.

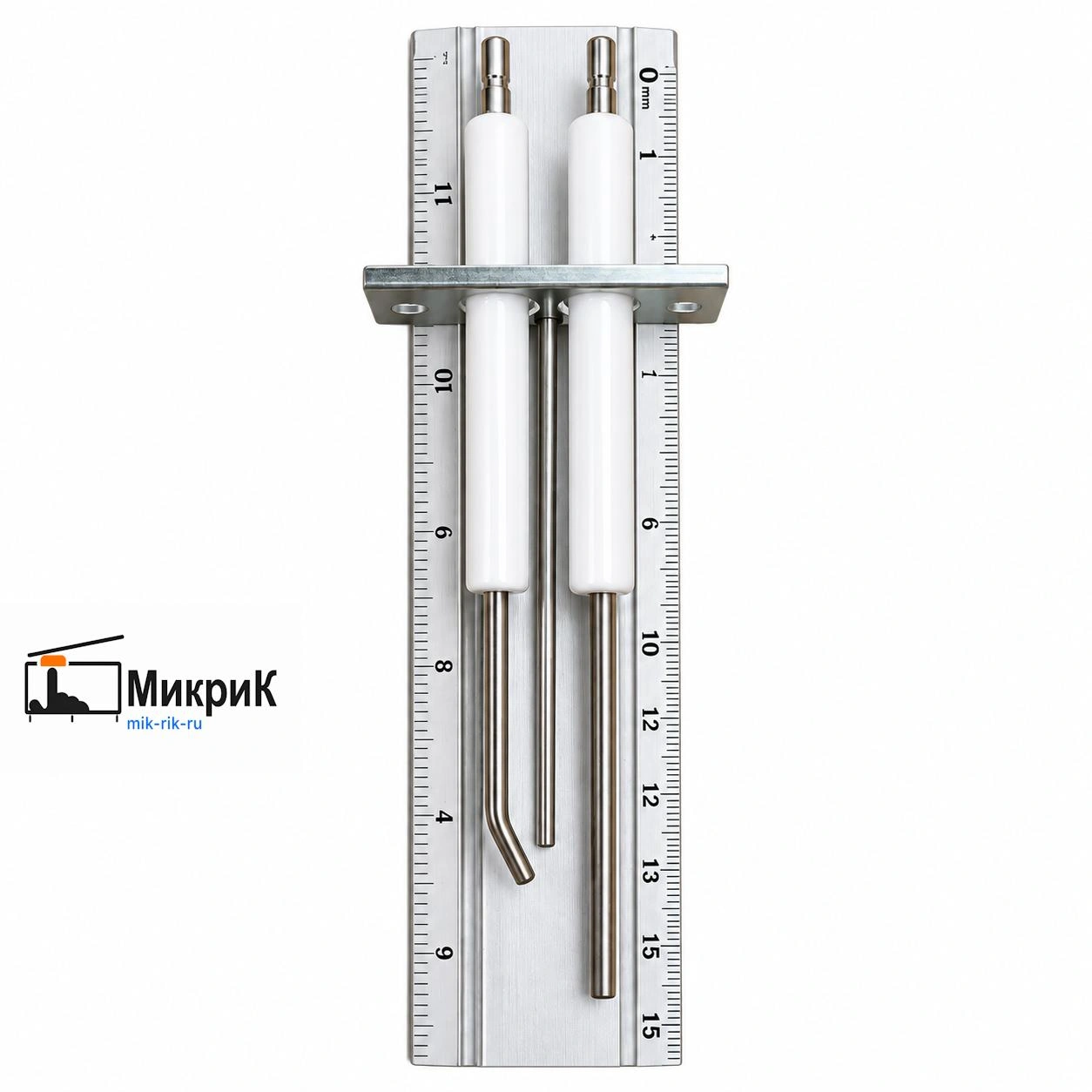

Общая длина: около 148 мм

Стержень розжига: Ø3 × 37 мм

Керамический изолятор розжига: Ø9 × 84 мм

Стержень контроля пламени: Ø3 × 54 мм

Керамический изолятор: Ø9 × 84 мм

Штекер кабеля розжига: Ø4 мм

Штекер кабеля контроля пламени: Ø4 мм

Даже внутри одной серии ROSSEN RS-A электрод необходимо подбирать по полному каталожному номеру и геометрии.

Небольшое отличие по длине, изгибу или креплению может изменить положение рабочей части относительно горелки и привести к неправильной работе системы розжига.

У ROSSEN встречается также электрод E8313375 без окончания «-3».

Это другая позиция.

E8313375 и E8313375-3 нельзя автоматически считать взаимозаменяемыми только из-за похожего каталожного номера.

Перед заказом обязательно проверяйте полный номер старой детали.

Рабочая часть электрода должна находиться на заданном расстоянии от горелочного устройства.

Если установить электрод другой длины или формы, возможны:

• нестабильный розжиг;

• искра в неправильной зоне;

• повторные попытки запуска;

• отсутствие сигнала контроля пламени;

• отключение горелки автоматикой;

• аварийная остановка котла.

Электрод рекомендуется проверить, если:

• котёл не разжигается;

• искра отсутствует;

• искра пробивает на корпус;

• горелка загорается и сразу отключается;

• автоматика не определяет наличие пламени;

• на керамическом изоляторе появились трещины;

• металлическая часть электрода прогорела или деформировалась.

При неисправности системы розжига следует проверить не только сам электрод, но и:

• высоковольтный провод;

• электрические контакты и разъёмы;

• блок розжига;

• заземление котла;

• положение электрода относительно горелки;

• состояние горелочного устройства;

• газовую автоматику.

1. Полный каталожный номер — E8313375-3.

2. Дополнительное обозначение — SNE-1192-A.

3. Общую длину — около 148 мм.

4. Форму и изгиб металлических стержней.

5. Расположение крепления.

6. Тип разъёмов подключения.

Если номер, размеры или геометрия старого электрода отличаются, совместимость необходимо проверять отдельно.

Артикул Микрик: КО-ЭРИ0043

Каталожный номер производителя: E8313375-3

Дополнительное обозначение: SNE-1192-A

Применение: ROSSEN RS-A

Общая длина: около 148 мм

Назначение: розжиг и контроль пламени

Главное при подборе: полный номер E8313375-3, размеры и геометрия установленного электрода.
