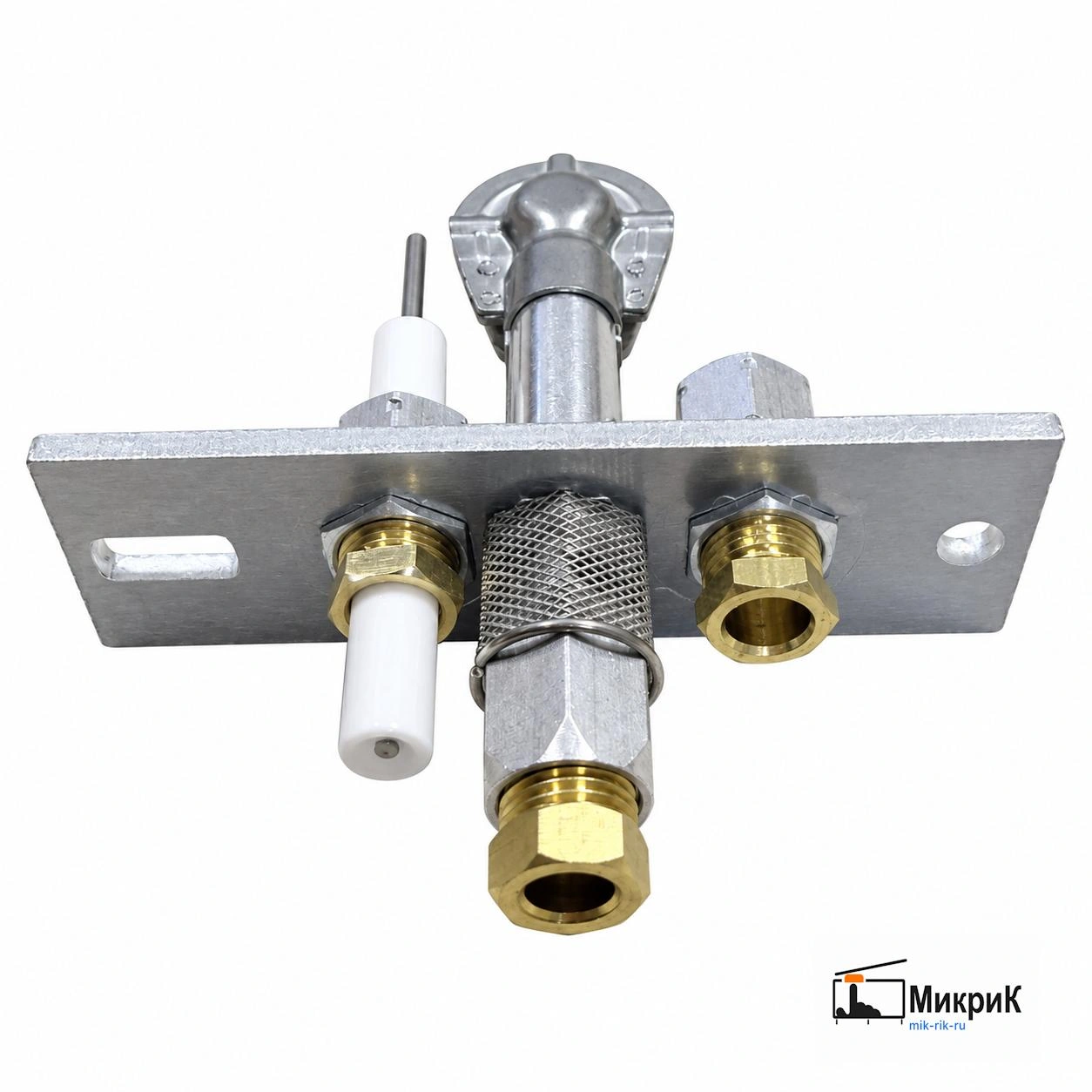

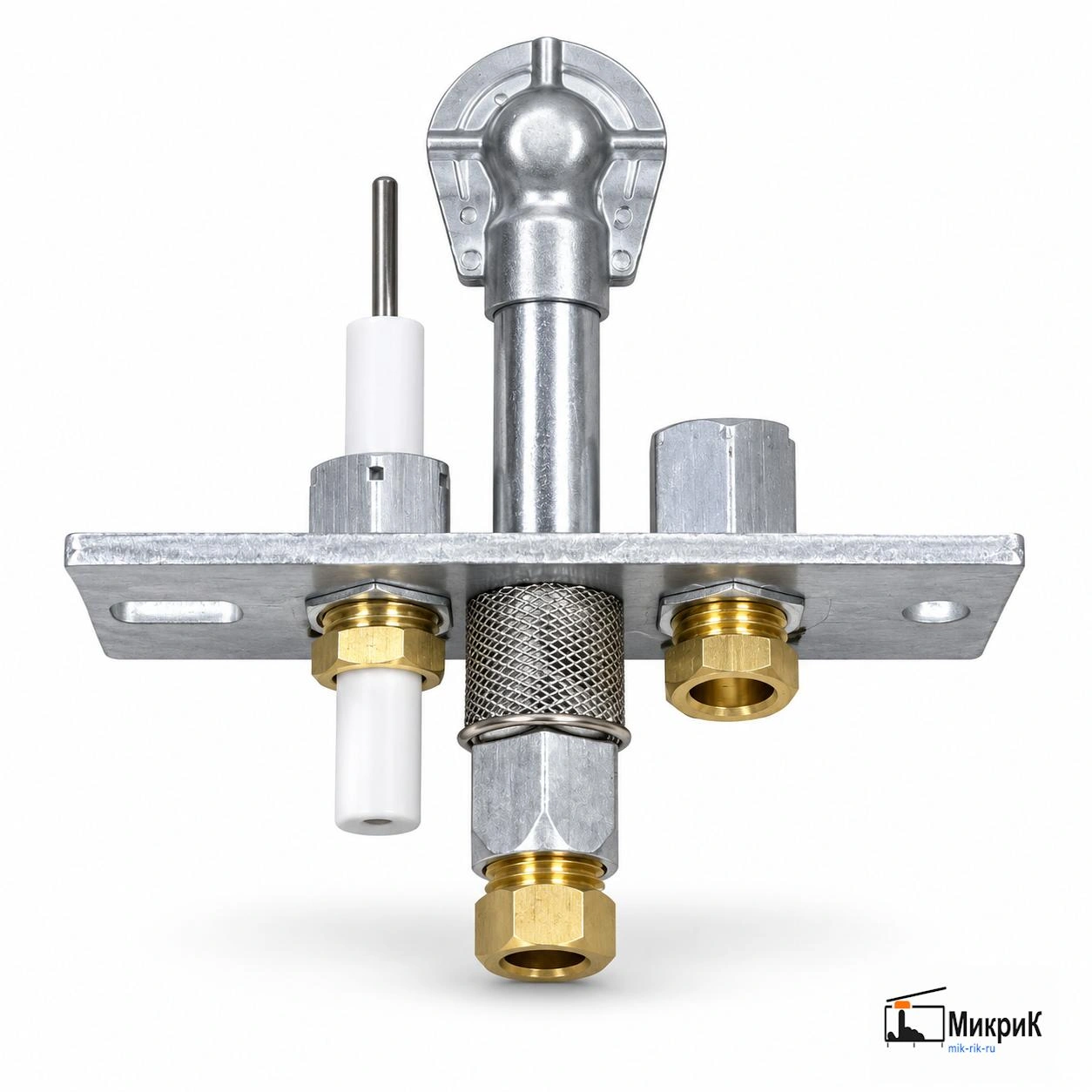

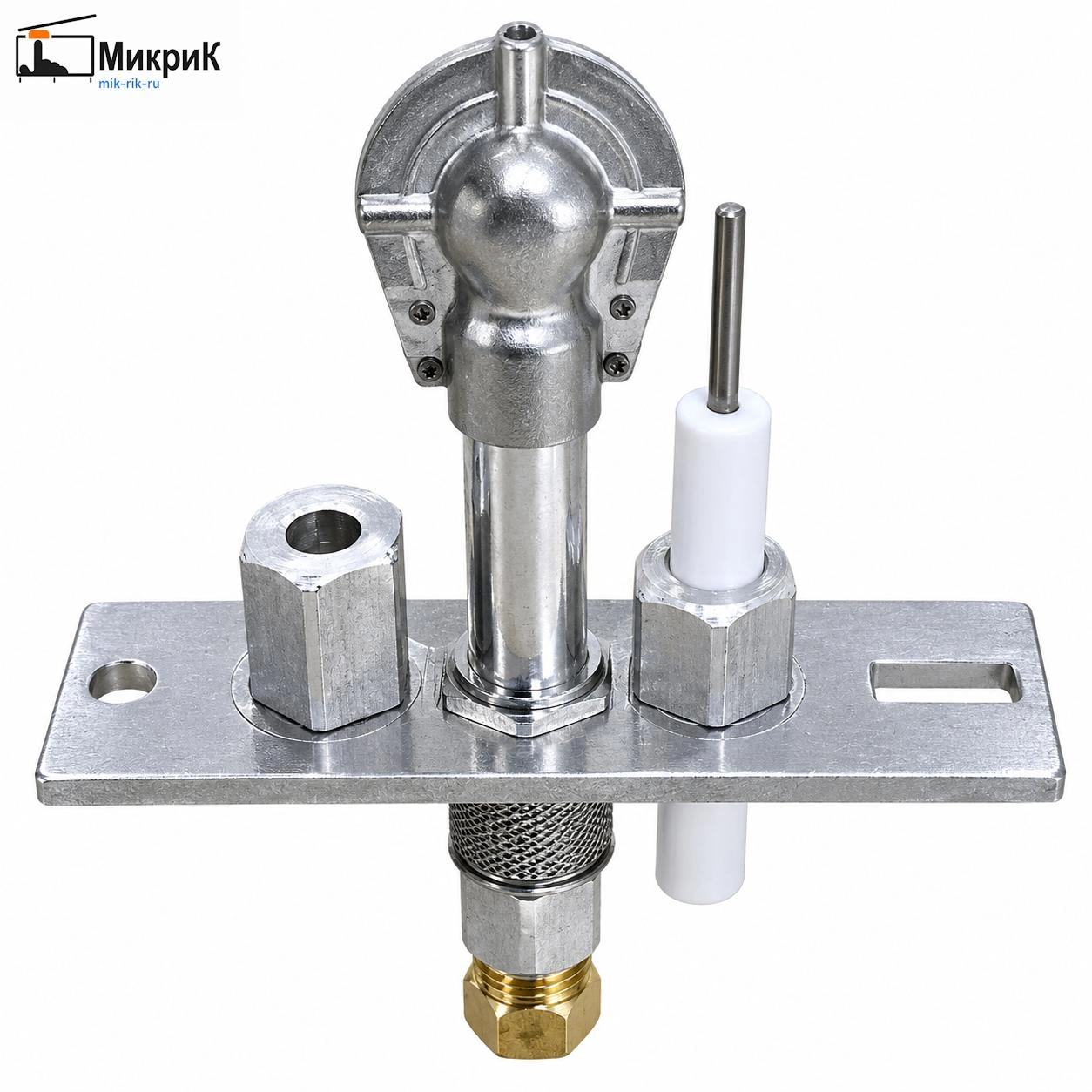

Запальная горелка с электродом 0.160.114, аналог SIT, алюминий

Пилотная запальная горелка в сборе для напольных газовых котлов и другого газового оборудования, в котором применяется горелка конструкции SIT 0.160.114.

Данная деталь является аналогом SIT 0.160.114, а не оригинальной горелкой SIT. Корпус выполнен из алюминиевого сплава, горелка комплектуется электродом розжига.

Предназначена для формирования стабильного запального пламени, розжига основной горелки и работы совместно с системой контроля пламени через термопару.

🔧 ОСНОВНЫЕ ДАННЫЕ

• Тип: пилотная / запальная газовая горелка
• Исполнение: аналог SIT
• Каталожный номер оригинальной конструкции: 0.160.114 / 0160114
• Количество факелов: 2
• Подключение газовой трубки: 6 мм
• Наличие электрода розжига: да
• Подключение термопары: предусмотрено
• Материал корпуса аналога: алюминиевый сплав

Для оригинальной SIT 0.160.114 каталогом указаны электрод 0.915.015 и инжектор 0.977.118, маркировка форсунки 41.

🔧 КАТАЛОЖНЫЕ НОМЕРА

Каталожный номер конструкции SIT: 0.160.114

Вариант написания номера: 0160114

Электрод оригинальной конструкции SIT: 0.915.015

Инжектор оригинальной конструкции SIT: 0.977.118

Маркировка инжектора: 41

Диаметр отверстия инжектора для исполнения с маркировкой 41: около 0,41 мм.

🔍 СОВМЕСТИМОСТЬ

Горелка предназначена для замены пилотного узла SIT 0.160.114 в газовом оборудовании, где эта модификация предусмотрена конструкцией производителя.

На рынке SIT 0.160.114 встречается в напольных котлах различных российских и зарубежных производителей, однако одинаковая автоматика SIT сама по себе не гарантирует одинаковую пилотную горелку. Поэтому при подборе необходимо сверять именно номер и исполнение установленного запальника.

⚠️ ВАЖНО

Перед заказом рекомендуется сравнить старую горелку с фотографией и проверить:

• номер установленной пилотной горелки;
• 2 факела;
• расположение электрода;
• место установки термопары;
• подключение газовой трубки 6 мм;
• расположение крепёжных отверстий;
• форму и направление факелов.

⚠️ НЕ ПУТАТЬ С ДРУГИМИ ГОРЕЛКАМИ SIT

Внешне пилотные горелки серии SIT похожи, однако отличаются количеством факелов, диаметром подключения газа, наличием электрода и установленным инжектором.

Например:

0.160.117 — 3 факела, без электрода, инжектор 0.977.119, подключение газа 4 мм.

0.160.118 — 3 факела, без электрода, инжектор 0.977.119, подключение газа 6 мм.

Поэтому наличие трубки 6 мм ещё не означает совместимость с 0.160.114.

🔍 ПРИЗНАКИ НЕИСПРАВНОСТИ

Замена пилотной горелки может потребоваться при:

• нестабильном или слабом запальном пламени;
• нарушении направления факела;
• повреждении или прогаре корпуса;
• засорении инжектора, которое невозможно устранить обслуживанием;
• повреждении электрода или его посадочного места;
• нестабильном прогреве термопары;
• затруднённом розжиге основной горелки.

🛠 ЧТО ПРОВЕРИТЬ ПЕРЕД ЗАМЕНОЙ

Перед заменой самой горелки необходимо исключить:

• засорение инжектора;
• недостаточное давление газа;
• неисправность термопары;
• повреждение электрода или высоковольтного провода;
• нарушение положения запального пламени относительно термопары;
• неисправность газового клапана.

🛠 УСТАНОВКА

Монтаж выполняется с отключённой подачей газа.

После установки необходимо проверить герметичность газового соединения, положение электрода и термопары, устойчивость запального пламени и корректность розжига основной горелки.

Работы с газовым оборудованием должны выполняться квалифицированным специалистом.

🔧 КРАТКО

НК-ПГ0041А — алюминиевая пилотная запальная горелка с электродом, выполненная как аналог SIT 0.160.114 / 0160114.

Основные ориентиры для подбора: 2 факела, газовая трубка 6 мм, электрод розжига, подключение термопары и геометрия SIT 0.160.114.
