Термопара 600 мм M9×1 с проводами под датчик тяги для котлов Луч КСГ 10, 12, 16, 20

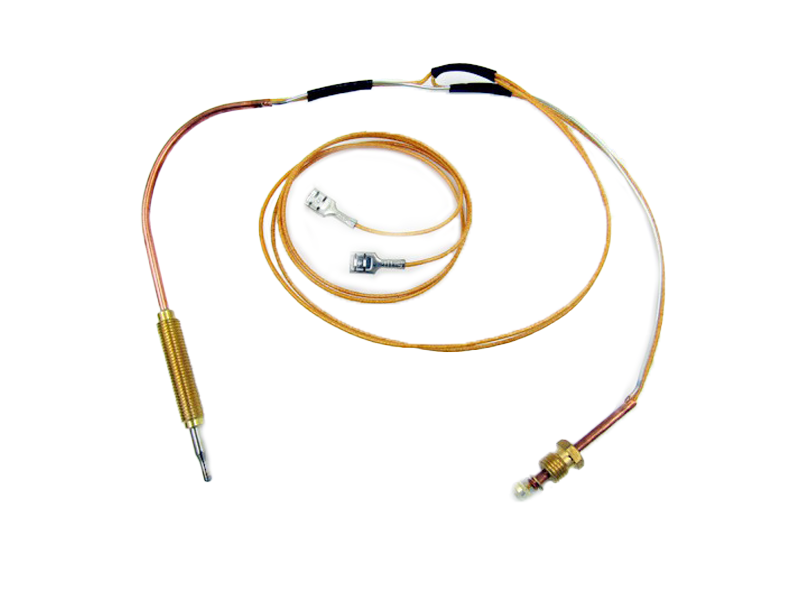

Термопара длиной 600 мм для напольных газовых котлов Луч КСГ, оснащённая двумя проводами с клеммами для подключения датчика тяги в цепь безопасности.

Перед заказом обязательно сравните старую термопару: важны не только длина и резьба, но и наличие дополнительных проводов под датчик тяги.

Характеристики

Тип детали: термопара контроля пламени
Длина: 600 мм
Подключение к газовому клапану: M9×1
Тип оголовка: A3
Дополнительные выводы: 2 провода с клеммами под датчик тяги / цепь безопасности
Назначение: контроль наличия пламени запальной горелки

Термопара нагревается пламенем запальника и создаёт термо-ЭДС, необходимую для удержания электромагнитного клапана подачи газа.

Дополнительные провода позволяют включить в эту цепь датчик тяги или другой штатный защитный термоконтакт. При размыкании цепи автоматика прекращает подачу газа.

? Совместимость

Луч

Подтверждается применение на напольных газовых котлах:

• Луч КСГ-10

• Луч КСГ-12

• Луч КСГ-16

• Луч КСГ-20

Для этих котлов встречается термопара исполнения 600 мм, M9, с выводами под датчик тяги.

⚠️ Важно при подборе

На котлах Луч и другом энергонезависимом газовом оборудовании встречаются разные исполнения термопар.

Перед заказом необходимо проверить:

• длину — около 600 мм

• подключение — M9×1

• форму оголовка

• способ крепления в запальной горелке

• наличие двух дополнительных проводов

• тип клемм на проводах

• схему подключения датчика тяги

Если старая термопара не имеет дополнительных проводов под датчик, подбирать замену только по длине 600 мм и резьбе M9 нельзя.

⚠️ Не путать с обычной SIT 0.200.055

Термопара SIT 0.200.055 также встречается в исполнении:

• длина 600 мм

• оголовок A3

• подключение M9×1

Но это не основание считать её полной заменой данной ТП0026.

ТП0026 отличается наличием проводов для включения защитного датчика в цепь термопары.

Поэтому обозначение 0.200.055 в OEM этой карточки я не указываю.

? Возможное применение на другом оборудовании

Термопары такой конструкции применяются также в других энергонезависимых:

• газовых котлах

• газовых конвекторах

• водонагревателях

• газогорелочных аппаратах

Но для установки на оборудование другой марки необходимо одновременно проверить длину 600 мм, M9×1, конструкцию оголовка и схему подключения двух проводов безопасности.

Без такого совпадения считать термопару универсальной нельзя.

? Признаки неисправности

Возможные признаки неисправности термопары или её защитной цепи:

• запальник горит только при удержании кнопки

• после отпускания кнопки пламя гаснет

• газовый клапан не удерживается во включённом положении

• котёл периодически отключается

• повреждены или окислены клеммы дополнительных проводов

• имеется обрыв термопары или цепи датчика тяги

При такой неисправности необходимо проверять не только саму термопару, но и:

• запальную горелку

• положение термопары в пламени

• датчик тяги

• контакты и клеммы проводов

• электромагнит газового клапана

? При установке

Чувствительная часть термопары должна устойчиво прогреваться пламенем запальной горелки.

Дополнительные провода подключаются в штатную цепь безопасности котла. Замыкать их напрямую вместо неисправного датчика тяги нельзя.

После замены необходимо проверить правильность работы запальника, газового клапана и отключение подачи газа при срабатывании защитных устройств.

Основные параметры ТП0026: L=600 мм, M9×1, оголовок A3 и два провода под датчик тяги.
