Датчик протока ГВС с подпиткой для Immergas, Biasi, Beretta, Riello, Vokera — 1.023514 / R10022348 / 4365669

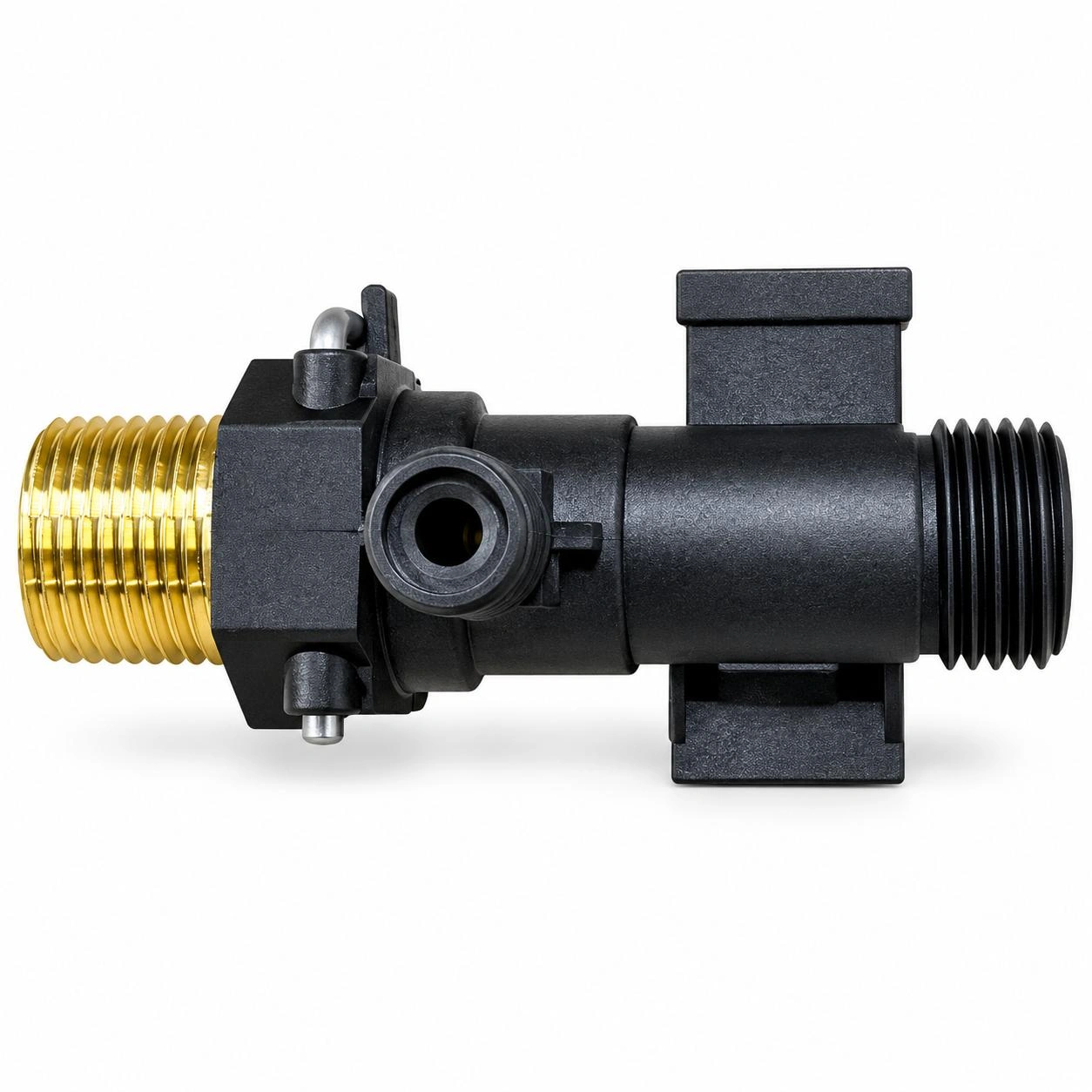

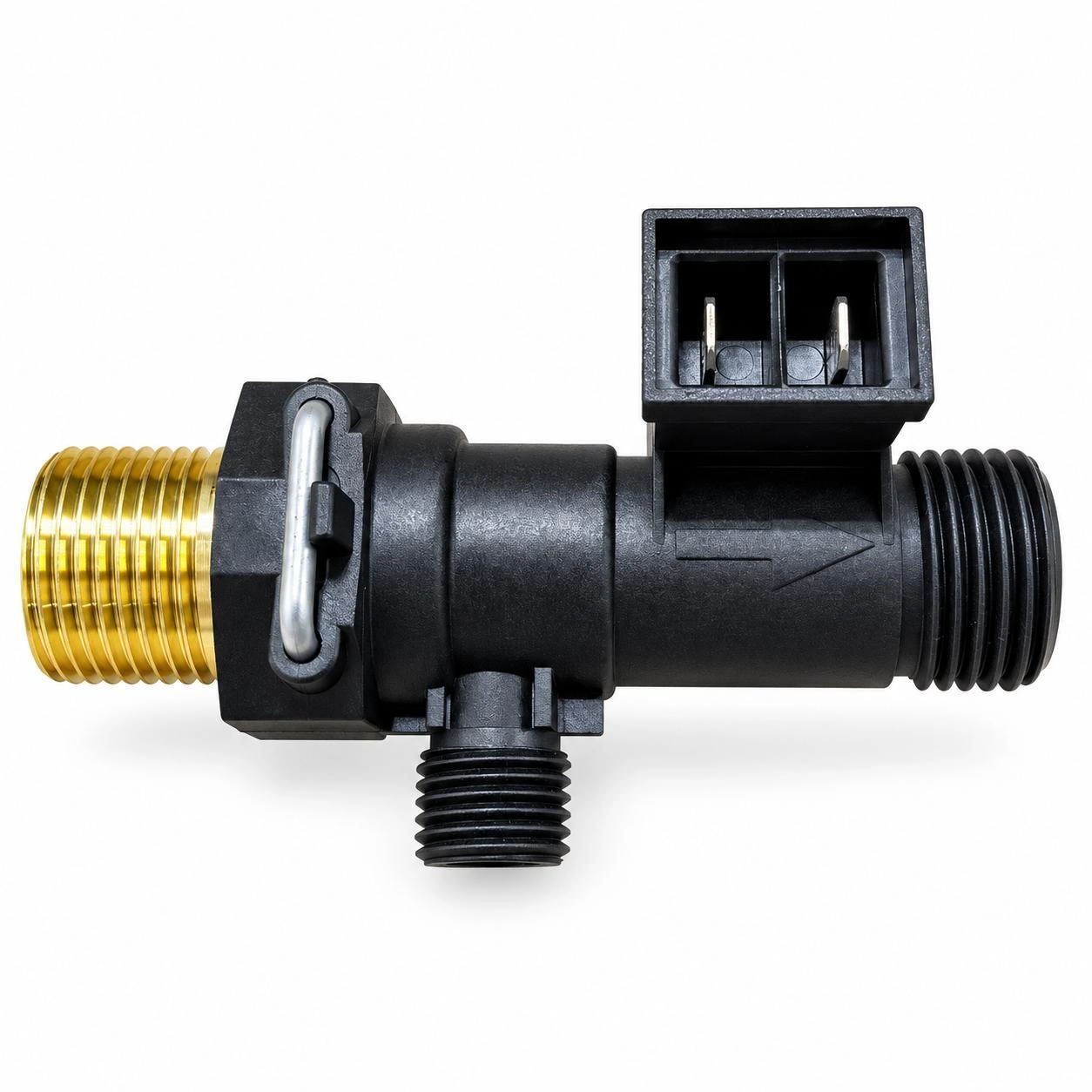

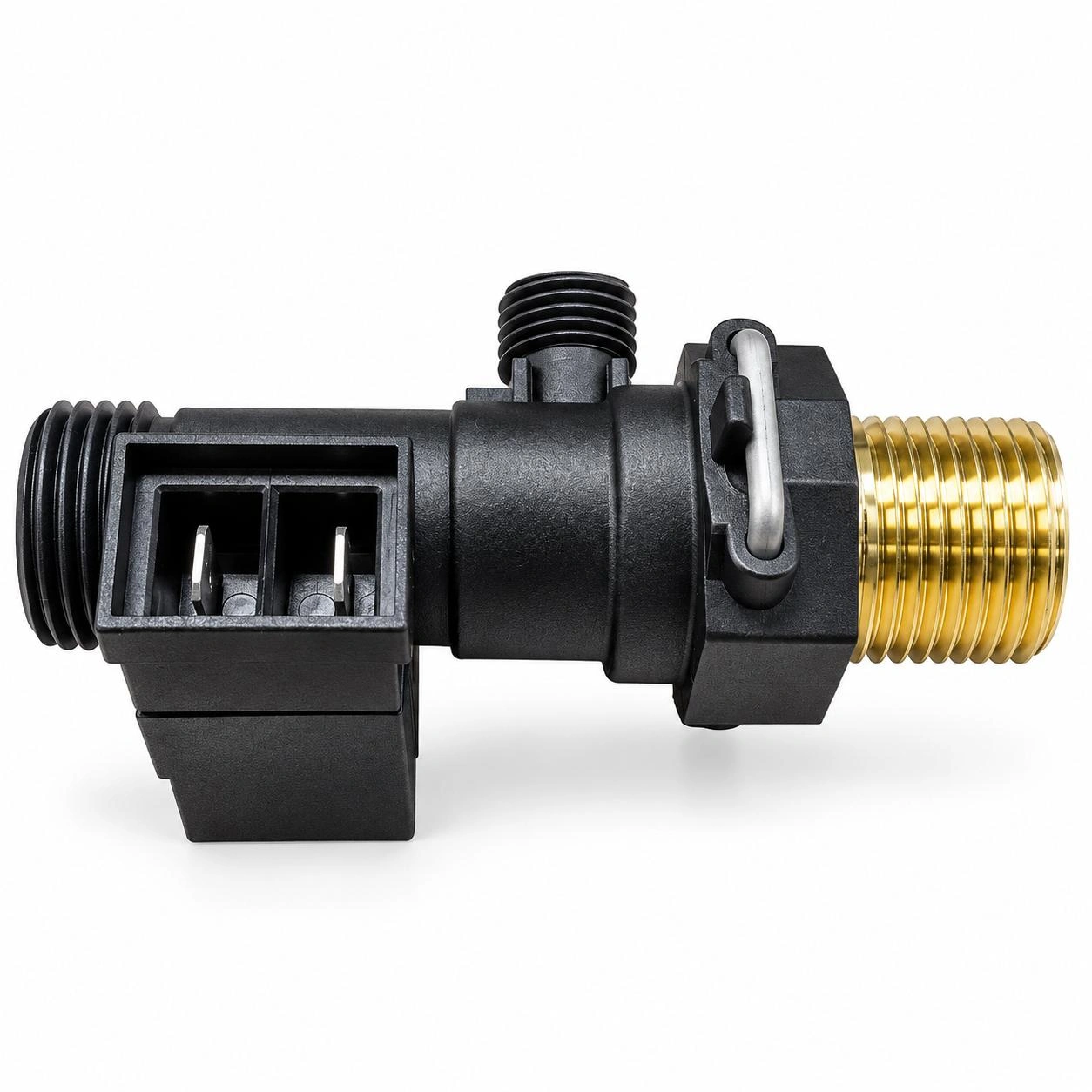

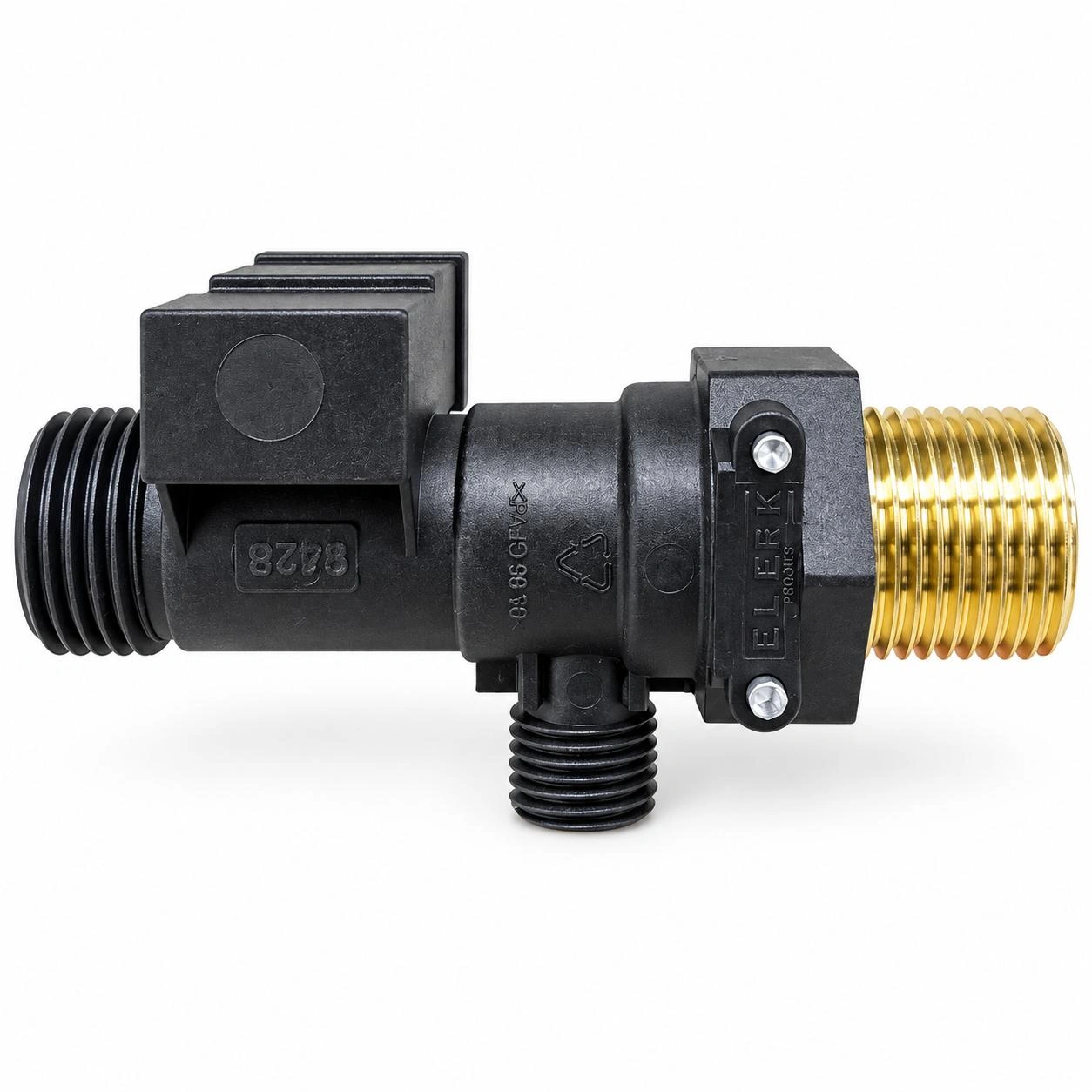

Датчик протока горячей воды с дополнительным боковым отводом для подключения контура подпитки котла.

Производитель — ELTEK Group, Италия. Итальянская компания специализируется на компонентах гидравлики, датчиках и узлах для отопительной и бытовой техники.

Датчик определяет появление протока воды при открытии крана ГВС и передаёт сигнал плате управления котлом на переход в режим нагрева горячей воды.

Основные номера для подбора: Immergas 1.023514, Biasi BI1592109, Beretta / Vokera R10022348, Riello 4365669.

🔧 ОСНОВНЫЕ ДАННЫЕ

• Тип: датчик / реле протока ГВС
• Исполнение: с дополнительным боковым отводом под контур подпитки
• Принцип работы: магнитный поплавок и геркон
• Основные резьбовые подключения: 1/2"
• Дополнительный боковой отвод: для подключения элементов контура подпитки
• Назначение: определение разбора горячей воды
• Установка: на входе холодной воды в гидравлическом узле котла

🔧 КАТАЛОЖНЫЕ НОМЕРА И ЗАМЕНЫ

Immergas

1.023514

Старый номер:

1.023015

Номер 1.023514 используется как более позднее исполнение вместо 1.023015.

Biasi

BI1592109

Beretta / Vokera

R10022348

Также встречается написание:

10022348

Riello

4365669

Ferroli

Для родственного исполнения датчика:

36400711

Также встречается:

39818551

Thermona

42521

Заводское обозначение узла:

10.0730.16.06

🔍 СОВМЕСТИМОСТЬ IMMERGAS

Подтверждённая применяемость номера 1.023514 включает следующие серии и модели:

Immergas Eolo

• Eolo Mini 24 kW
• Eolo Mini 28 kW
• Eolo Star 24 kW
• Eolo Star 24 3E
• Eolo Extra 24 kW
• Eolo Extra 24 kW HP
• Eolo Extra 28 kW
• Eolo Extra 30 kW HP
• Eolo Extra 32 kW

Immergas Nike

• Nike Mini 24 kW
• Nike Mini 28 kW
• Nike Star 24 kW
• Nike Star 24 3E
• Nike Star 24 ERP

Immergas Victrix

• Victrix 24 kW
• Victrix 26 kW
• Victrix Intra 24 kW
• Victrix Intra 26 kW
• Victrix Mini 24 kW
• Victrix Mini 28 kW

Также применяется на отдельных исполнениях Extra Intra.

🔍 СОВМЕСТИМОСТЬ BIASI

Каталожный номер:

BI1592109

Подтверждены:

• Biasi Binova M297.24BM
• Biasi Binova M297.24CM

Для других котлов Biasi рекомендуется сверять каталожный номер установленной детали.

🔍 СОВМЕСТИМОСТЬ BERETTA

Номер R10022348 применяется на большом количестве настенных котлов Beretta.

В частности, встречается на сериях:

Beretta Ciao

• Ciao 24 CAI
• Ciao 24 CSI

Beretta City

• City 24 CAI
• City 24 CSI
• отдельные версии City D

Beretta Mynute

• Mynute 24
• Mynute 28
• Mynute CAI
• Mynute CSI
• Mynute DGT

Также встречается на отдельных моделях:

• Exclusive
• Exclusive Mix
• Exclusive Green
• Super Exclusive
• Meteo
• Kompakt

Из-за большого количества поколений Beretta перед заказом желательно сверить номер R10022348 и форму установленного датчика.

🔍 СОВМЕСТИМОСТЬ VOKERA

Официальной сервисной документацией номер R10022348 подтверждён для:

• Vokera Procombi 85 HE
• Vokera Procombi 100 HE
• Vokera Procombi 120 HE

В документации деталь указана в гидравлическом узле как элемент контроля протока ГВС.

🔍 СОВМЕСТИМОСТЬ RIELLO

Каталожный номер:

4365669

Подтверждён, в частности, для:

• Riello Caldariello 24 KI
• Riello Caldariello 24 KIS

Также номер встречается на различных модификациях семейства Caldariello.

🔍 СОВМЕСТИМОСТЬ FERROLI

Для котлов Ferroli официальным каталогом подтверждён близкий по конструкции датчик 36400711 / 39818551.

Он применяется на сериях:

• Arena
• Diva
• Divatech
• Domina N
• Domiproject
• Domiproject D
• отдельные Divaproject

В каталогах запчастей R10022348 и Ferroli 39818551 / 36400711 встречаются как взаимозаменяемые исполнения.

Однако у Ferroli на разных годах выпуска устанавливались несколько вариантов датчиков протока, поэтому перед заказом необходимо сравнить:

• расположение бокового отвода;
• форму корпуса;
• резьбовые подключения;
• электрическую часть;
• каталожный номер установленного датчика.

🔍 СОВМЕСТИМОСТЬ THERMONA

Официальный каталог Thermona подтверждает датчик:

42521 / 10.0730.16.06

для котлов семейства:

THERM (T) CLN

В зависимости от конкретной гидравлической схемы боковой отвод может использоваться для подключения дополнительного элемента гидрогруппы.

⚠️ ВАЖНО — ЭТО ДАТЧИК С ДОПОЛНИТЕЛЬНЫМ ОТВОДОМ

Главное отличие данного исполнения — боковой дополнительный патрубок.

Его используют в гидравлической схеме котла для подключения контура подпитки или другого предусмотренного производителем элемента.

Сам датчик не является полноценным краном подпитки.

Кран, трубка или соединительный элемент могут устанавливаться отдельно.

Перед заказом необходимо сравнить:

• два основных подключения датчика;
• наличие бокового отвода;
• расположение бокового отвода;
• длину и форму корпуса;
• электрические контакты.

🔍 НАЗНАЧЕНИЕ

При открытии крана горячей воды через датчик начинает проходить вода.

Поток перемещает внутренний магнитный элемент, который воздействует на геркон.

Плата управления получает сигнал о наличии водоразбора и переводит котёл в режим приготовления ГВС.

После закрытия крана проток прекращается, контакты возвращаются в исходное состояние.

🔍 ПРИЗНАКИ НЕИСПРАВНОСТИ

На неисправность датчика могут указывать:

• котёл не переключается на ГВС;
• горелка не запускается при открытии горячей воды;
• котёл реагирует только при большом протоке;
• ГВС периодически отключается;
• магнитный поплавок заедает;
• геркон не срабатывает;
• датчик протекает по корпусу или соединениям.

🛠 ЧТО ПРОВЕРИТЬ ПЕРЕД ЗАМЕНОЙ

Перед заменой рекомендуется проверить:

• фильтр холодной воды;
• фактический проток через котёл;
• отсутствие накипи и загрязнений;
• свободное движение внутреннего поплавка;
• исправность геркона;
• электрические контакты и проводку;
• герметичность соединения контура подпитки.

Если проток воды слишком слабый, причиной неисправности может быть не сам датчик.

🛠 УСТАНОВКА

Перед заменой необходимо отключить котёл от электросети, перекрыть холодную воду и сбросить давление.

При установке:

• проверить состояние уплотнений;
• очистить резьбовые и посадочные поверхности;
• установить датчик с правильным направлением потока;
• подключить боковой контур без перекоса;
• проверить электрическое подключение;
• после заполнения системы проверить герметичность.

Для резиновых уплотнений рекомендуется использовать специальную силиконовую сантехническую смазку, совместимую с системами ГВС.

🔧 КРАТКО

Датчик протока ГВС с дополнительным отводом под контур подпитки.

Основные номера:

Immergas — 1.023514 / 1.023015
Biasi — BI1592109
Beretta / Vokera — R10022348
Riello — 4365669
Ferroli — 36400711 / 39818551
Thermona — 42521

Основные бренды для подбора: Immergas, Biasi, Beretta, Vokera, Riello, Ferroli и Thermona.

Перед заказом необходимо сверить каталожный номер, форму корпуса и наличие бокового отвода.
