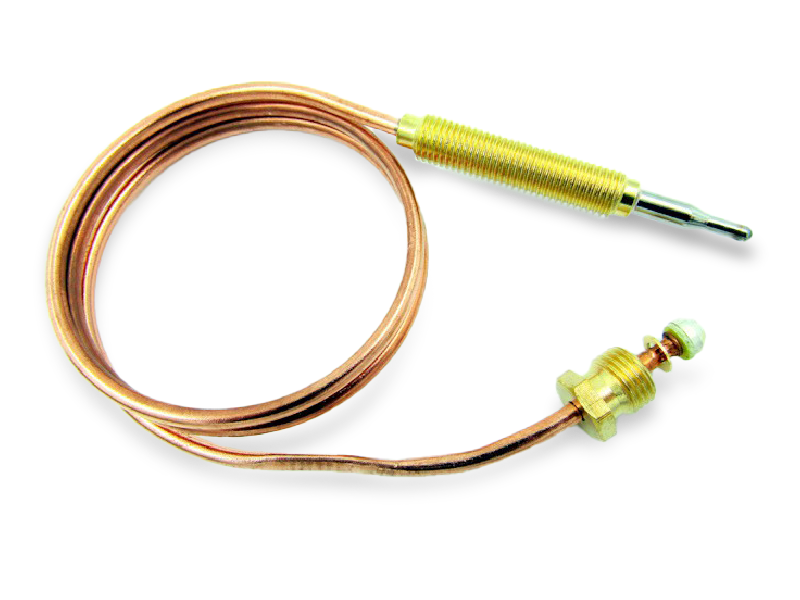

Термопара KARE 600 мм M8/M10 для котлов Данко, Ривнетерм с автоматикой Каре

Термопара длиной 600 мм для энергонезависимых газовых котлов с автоматикой KARE / Kaletka.

Основная подтверждённая применяемость — котлы Данко и Ривнетерм, оборудованные польской автоматикой KARE.

Перед заказом необходимо сверить не только марку котла, но и длину термопары и обе резьбы подключения.

Характеристики

Тип детали: термопара контроля пламени
Автоматика: KARE / Kaletka
Длина: 600 мм
Со стороны пилотной горелки: M8
Подключение к электромагнитному клапану: M10×1
Тип оголовка: A3
Назначение: контроль пламени запальной горелки и удержание газового клапана в рабочем положении

OEM / каталожные номера

Для термопар данного исполнения встречаются номера:

Danko 7755 — термопара L=600 мм
01760 — торговый/сервисный номер термопары KARE A3 600 мм

? Совместимость

Данко

Применяется на газовых котлах Данко, оснащённых автоматикой безопасности KARE.

У производителя Данко отдельно присутствует термопара L=600 мм с заводским кодом 7755.

При подборе обязательно проверяйте, что на конкретном котле установлена именно автоматика KARE, поскольку на котлах Данко встречались также другие варианты газовой автоматики.

Ривнетерм

Подтверждается применение на котлах Ривнетерм, оборудованных автоматикой KARE.

Для Ривнетерм также встречаются термопары KARE длиной 300, 400 и 600 мм, поэтому одной марки котла недостаточно для выбора детали.

Для этой позиции необходима длина 600 мм.

? Применение на других котлах

Термопара может применяться и на другом энергонезависимом газовом оборудовании, если установлена автоматика KARE / Kaletka и полностью совпадают:

• длина 600 мм

• резьба оголовка M8

• подключение к клапану M10×1

• конструкция рабочей части

• посадка в пилотной горелке

Поэтому эту термопару нельзя считать деталью исключительно для Данко или Ривнетерм, но добавлять другие марки без проверки установленной автоматики нельзя.

⚠️ Важно при подборе

Для автоматики KARE выпускаются термопары разной длины:

• около 300 мм

• около 400 мм

• 600 мм

Также встречаются различия по шагу резьбы M8 у разных исполнений.

Поэтому перед заказом обязательно сравните старую термопару.

Проверьте:

• длину — 600 мм

• резьбу со стороны пилотной горелки — M8

• подключение к клапану — M10×1

• форму наконечника

• посадочную длину

• количество и тип гаек

• маркировку установленной автоматики

Главный ориентир — автоматика KARE и полное совпадение резьб M8/M10 и длины 600 мм.

? Признаки неисправности

На неисправность термопары могут указывать:

• запальник гаснет после отпускания кнопки

• электромагнитный клапан не удерживается открытым

• котёл самопроизвольно прекращает подачу газа

• повреждён медный капилляр

• нарушен контакт в месте подключения к клапану

Перед заменой также необходимо проверить:

• состояние запальной горелки

• положение рабочего наконечника в пламени

• электромагнитный клапан

• чистоту и качество резьбового контакта

? При установке

Рабочая часть термопары должна находиться в устойчивом пламени пилотной горелки.

Не следует чрезмерно затягивать соединение M10 — хороший электрический контакт должен обеспечиваться без повреждения резьбы и наконечника.

Основные параметры ТП0027: KARE, L=600 мм, M8 со стороны запальника и M10×1 со стороны газового клапана.
