ЭЛЕКТРОД ГОРЕЛКИ ROSSEN RSP 500-1 L=265 ММ ДЛЯ КОТЛА RSP 500 500 КВТ
Электрод RSP 500-1 предназначен для горелочного узла промышленного газового водогрейного котла ROSSEN RSP 500.
Котёл RSP 500 оснащён модулируемой PREMIX-горелкой, системой автоматического электророзжига и контролем пламени по току ионизации.
Данная позиция является отдельным исполнением электрода RSP 500-1 и отличается от RSP 500-2. При подборе необходимо сверять обозначение и размеры старой детали.
🔧 ОСНОВНЫЕ ДАННЫЕ
Артикул Микрик: КО-ЭРИ0044
Обозначение: RSP 500-1
Производитель оборудования: ROSSEN
Модель котла: RSP 500
Мощность котла: 500 кВт
Тип детали: электрод горелочного узла
Общая длина: около 265 мм
Длина открытой металлической рабочей части: около 58 мм

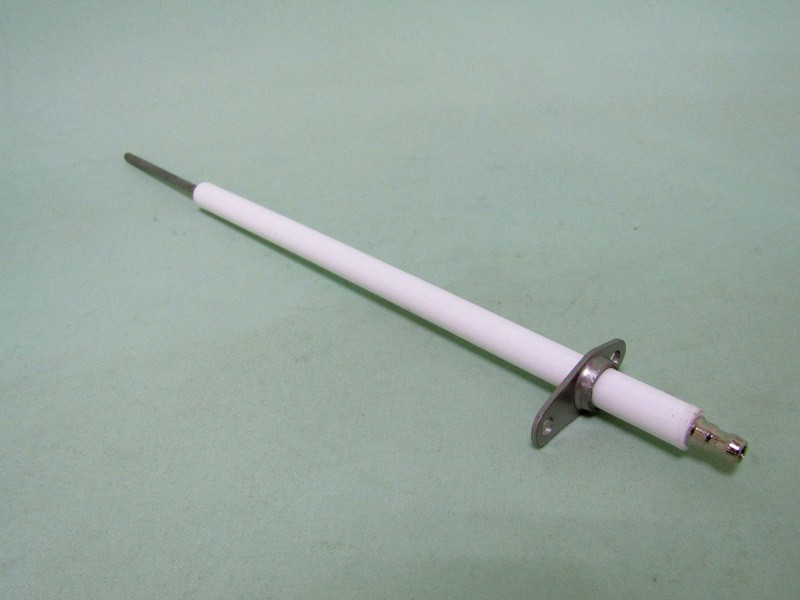

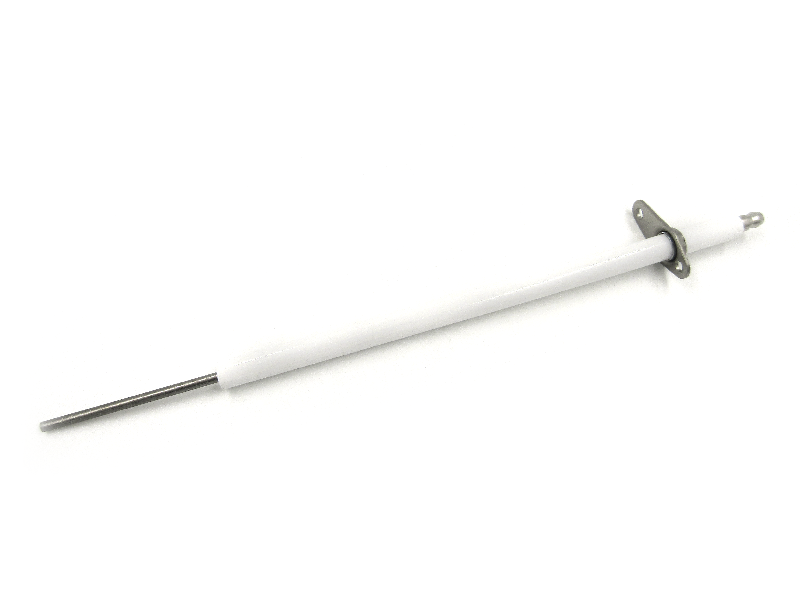

Конструкция: длинный керамический изолятор, металлический стержень, крепёжный фланец
🔍 ПОДТВЕРЖДЁННАЯ СОВМЕСТИМОСТЬ
Подтверждённое применение:
• ROSSEN RSP 500
• мощность котла — 500 кВт
RSP 500 относится к промышленной серии котлов ROSSEN с наддувной PREMIX-горелкой.
Для других мощностей серии RSP применение RSP 500-1 без отдельного каталожного подтверждения не заявляем.
🔧 НАЗНАЧЕНИЕ
В горелочном устройстве ROSSEN RSP используются элементы системы электрического розжига и контроля наличия пламени.
Электрод горелочного узла участвует в работе этой системы.
Исправность электрода, состояние керамического изолятора и правильное положение металлической части относительно горелки непосредственно влияют на нормальный запуск и работу котла.
⚠️ ТОЧНУЮ ФУНКЦИЮ НЕ ПРИДУМЫВАЕМ
У котла предусмотрены электрический розжиг и ионизационный контроль пламени.
Однако в доступной заводской документации мне не удалось найти таблицу, где обозначение RSP 500-1 прямо расшифровано как исключительно электрод розжига либо исключительно электрод ионизации.
Поэтому для данной позиции корректное название — электрод горелочного узла RSP 500-1.

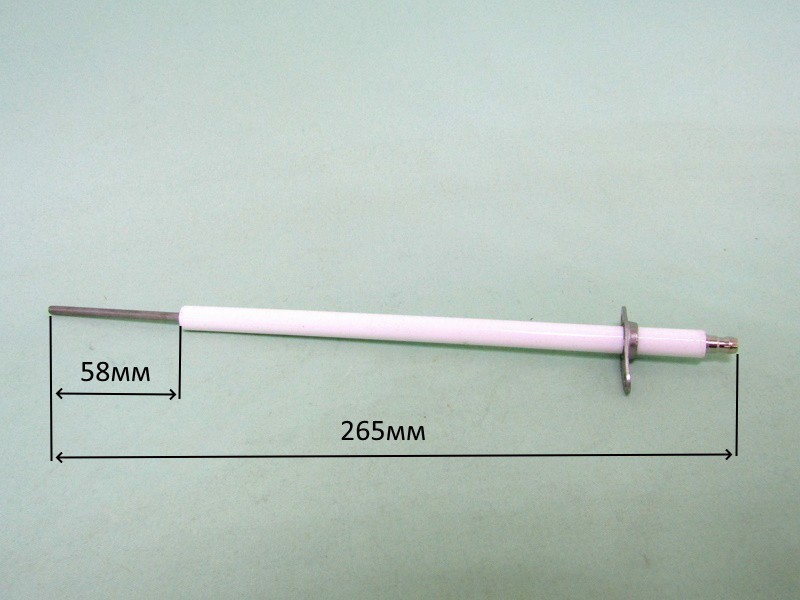

🔍 РАЗМЕРЫ
По фотографии текущей позиции:
• общая длина — около 265 мм;
• открытая металлическая рабочая часть — около 58 мм.
Размеры особенно важны при сравнении с RSP 500-2 и внешне похожими промышленными электродами.
⚠️ НЕ ПУТАТЬ С RSP 500-2
Для ROSSEN RSP 500 существует отдельная позиция:
RSP 500-2
Артикул Микрик:
КО-ЭРИ0045
RSP 500-1 и RSP 500-2 являются разными деталями.
Их нельзя считать взаимозаменяемыми только потому, что обе применяются в горелочном узле RSP 500.
Перед заказом необходимо сравнить:
• обозначение;
• общую длину;
• длину металлической рабочей части;
• форму крепления;
• положение электрода;
• геометрию старой детали.
⚠️ ПОЧЕМУ ВАЖНА ТОЧНАЯ ГЕОМЕТРИЯ
Положение металлической части относительно горелки влияет на работу системы розжига и контроля пламени.
При неправильной длине или установке возможны:
• отсутствие нормального розжига;
• нестабильное воспламенение;
• повторные попытки запуска;
• потеря сигнала контроля пламени;
• блокировка автоматики котла.
Поэтому для промышленной горелки нельзя подбирать электрод только по внешнему сходству.
🔍 ПРИЗНАКИ НЕИСПРАВНОСТИ
Электрод необходимо проверить при следующих симптомах:
• котёл не запускается;
• розжиг происходит нестабильно;
• горелка запускается после нескольких попыток;
• автоматика не подтверждает наличие пламени;
• котёл уходит в блокировку;
• на керамическом изоляторе имеются трещины;
• металлический стержень деформирован или прогорел;
• электрод сильно загрязнён продуктами горения.
🛠 ЧТО ЕЩЁ ПРОВЕРИТЬ
При неисправности горелки следует проверить не только сам электрод, но и:
• высоковольтное подключение;
• провода и контакты;
• автоматику розжига;
• заземление котла;
• положение электрода относительно горелки;
• состояние PREMIX-горелки;
• газовый клапан;
• давление газа;
• сигнал ионизации.
⚠️ ЧТО ПРОВЕРИТЬ ПЕРЕД ЗАКАЗОМ
1. Обозначение старой детали — RSP 500-1.
2. Модель оборудования — ROSSEN RSP 500.
3. Общую длину — около 265 мм.
4. Рабочую металлическую часть — около 58 мм.
5. Форму крепёжного фланца.
6. Не установлен ли электрод RSP 500-2 другого исполнения.
🔧 КРАТКО
Артикул Микрик: КО-ЭРИ0044
Обозначение: RSP 500-1
Котёл: ROSSEN RSP 500
Мощность котла: 500 кВт
Общая длина: около 265 мм
Рабочая металлическая часть: около 58 мм
Тип: электрод горелочного узла
Главное при подборе: не путать с RSP 500-2 и обязательно сверить размеры и крепление.
