Электрод RSP 500-2 для промышленного котла ROSSEN RSP 500 кВт

ЭЛЕКТРОД RSP 500-2 ДЛЯ ПРОМЫШЛЕННОГО КОТЛА ROSSEN RSP 500 КВТ

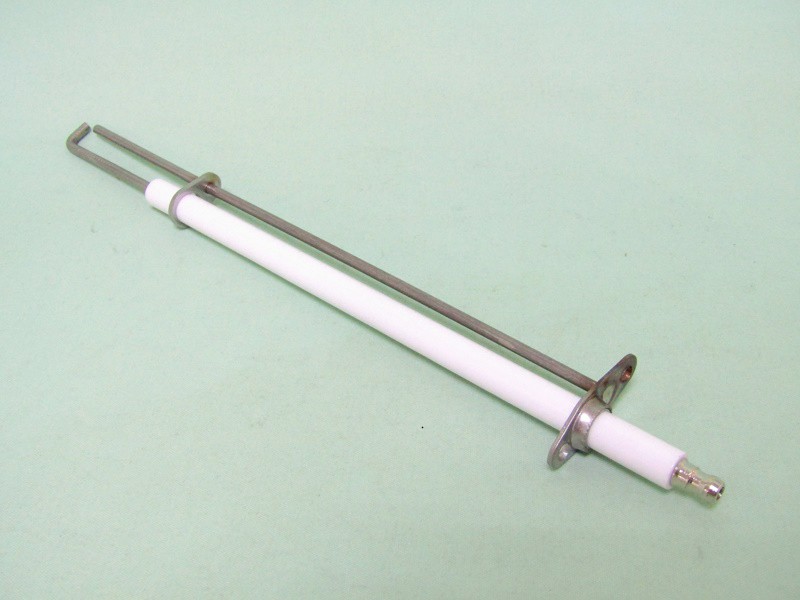

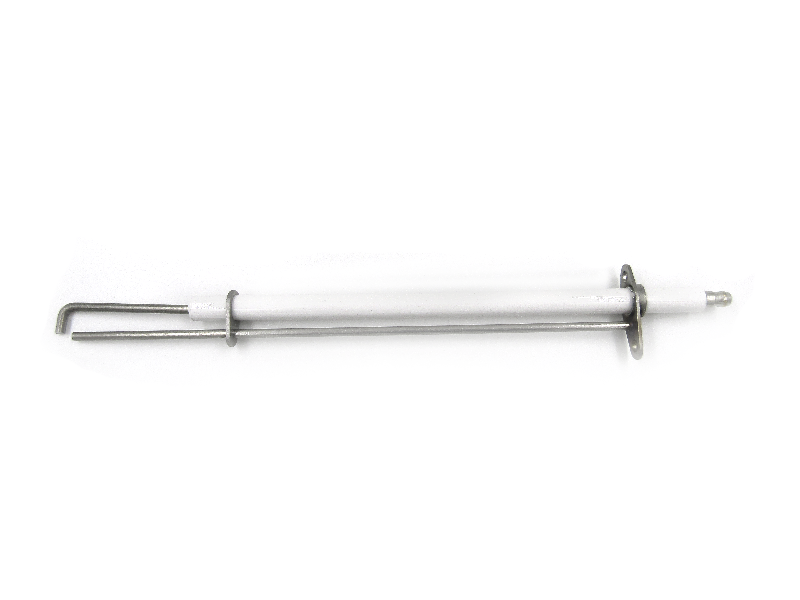

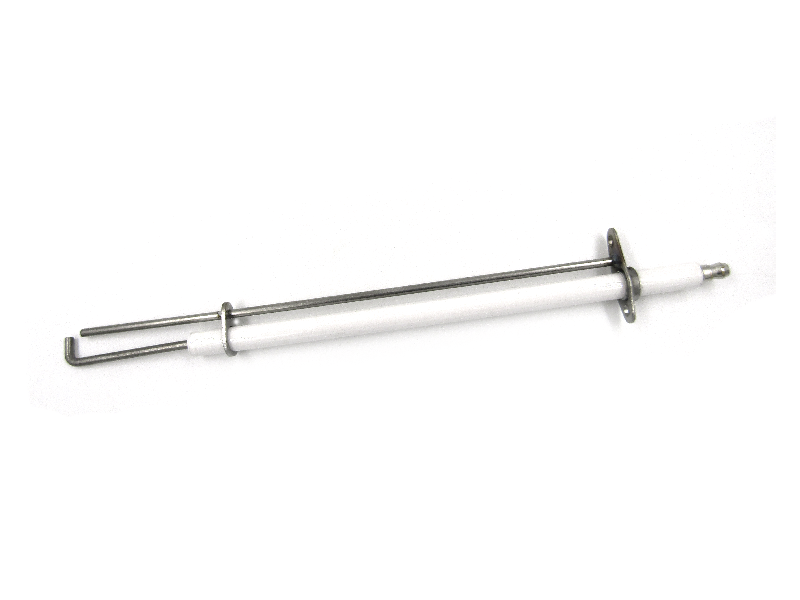

Электрод RSP 500-2 предназначен для горелочного узла промышленного газового водогрейного котла ROSSEN RSP 500.

Котёл RSP 500 относится к промышленной серии ROSSEN RSP, оснащается закрытой топкой, модулируемой PREMIX-горелкой и системой автоматического электророзжига.

Данная позиция используется в системе розжига и контроля наличия пламени котла. При подборе необходимо ориентироваться на обозначение RSP 500-2 и форму установленного электрода.

🔧 ОСНОВНЫЕ ДАННЫЕ

Артикул Микрик: КО-ЭРИ0045

Обозначение детали: RSP 500-2

Производитель оборудования: ROSSEN

Модель котла: RSP 500

Мощность котла: 500 кВт

Тип оборудования: промышленный газовый водогрейный котёл

Тип горелки котла: PREMIX, модулируемая

Розжиг котла: автоматический электрический

Тип детали: электрод горелочного узла

🔍 ПОДТВЕРЖДЁННАЯ СОВМЕСТИМОСТЬ

Подтверждённое применение:

• ROSSEN RSP 500 — 500 кВт

ROSSEN официально выпускает RSP 500 как промышленный газовый котёл мощностью 500 кВт с PREMIX-горелкой и электрическим розжигом.

На другие мощности серии RSP — 100, 150, 200, 250, 300, 400 и 600 кВт — данную позицию автоматически переносить нельзя.

В открытой заводской документации не найдено подтверждения, что RSP 500-2 является одной и той же деталью для всего модельного ряда RSP.

🔧 НАЗНАЧЕНИЕ

В горелочном узле котла ROSSEN предусмотрены электроды, участвующие в:

• создании искры при запуске горелки;

• контроле наличия пламени;

• передаче сигнала автоматике котла;

• безопасном отключении подачи газа при отсутствии пламени.

Исправность электродов и их правильное положение относительно горелки имеют принципиальное значение для надёжного запуска и безопасной работы котла.

⚠️ ТОЧНУЮ ФУНКЦИЮ RSP 500-2 НЕ ПУТАЕМ

В документации ROSSEN отдельно используются понятия:

• электрод розжига;

• контрольный электрод / электрод контроля пламени.

При этом в доступной заводской документации мне не удалось найти таблицу, где внутреннее обозначение RSP 500-2 напрямую расшифровано как один из этих двух электродов.

Поэтому в карточке корректнее называть деталь электродом горелочного узла RSP 500-2, не приписывая ей неподтверждённую функцию.

⚠️ НЕ ПУТАТЬ С RSP 500-1

На котле ROSSEN RSP 500 используется также другая позиция:

RSP 500-1

На сайте Микрик она имеет отдельный артикул:

КО-ЭРИ0044

RSP 500-1 и RSP 500-2 — две разные позиции.

Их нельзя считать взаимозаменяемыми только потому, что обе относятся к котлу RSP 500.

🔍 ЧТО СВЕРИТЬ ПЕРЕД ЗАКАЗОМ

Перед покупкой необходимо проверить:

• обозначение старой детали;

• RSP 500-1 или RSP 500-2;

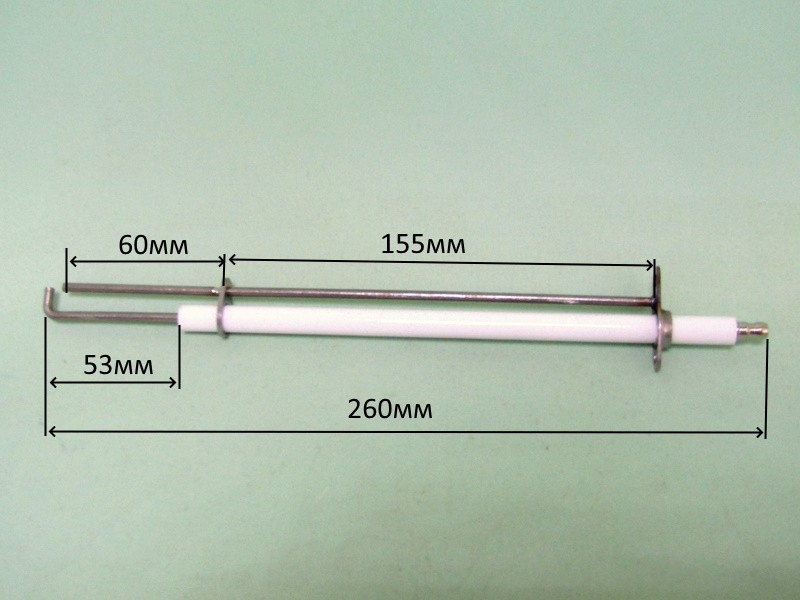

• общую длину;

• длину керамической части;

• длину металлического стержня;

• форму и изгиб рабочей части;

• расположение крепления;

• электрическое подключение;

• положение электрода в горелочном узле.

Если старая деталь отличается по геометрии, совместимость необходимо уточнить отдельно.

⚠️ ПОЧЕМУ ВАЖНО ПОЛОЖЕНИЕ ЭЛЕКТРОДА

Для нормальной работы системы розжига электрод должен находиться на заданном расстоянии от горелки.

Неправильное положение может привести к:

• отсутствию искры в необходимой зоне;

• нестабильному розжигу;

• повторным попыткам запуска;

• отсутствию подтверждения пламени;

• блокировке автоматики котла.

В документации ROSSEN отдельно подчёркивается необходимость правильного положения и чистоты электродов.

🔍 ПРИЗНАКИ НЕИСПРАВНОСТИ

Проверка электрода требуется, если:

• котёл не выполняет нормальный розжиг;

• отсутствует искра;

• розжиг происходит нестабильно;

• пламя появляется, но автоматика его не подтверждает;

• котёл после запуска уходит в блокировку;

• электрод покрыт сажей или нагаром;

• повреждён керамический изолятор;

• металлическая часть деформирована или прогорела.

🛠 ЧТО ЕЩЁ ПРОВЕРИТЬ

При неисправности системы розжига необходимо проверить не только электрод, но и:

• высоковольтное соединение;

• автомат розжига;

• заземление корпуса котла;

• газовую арматуру;

• подачу газа;

• положение электродов относительно горелки;

• состояние самой PREMIX-горелки.

⚠️ БЕЗОПАСНОСТЬ

Работы с системой розжига и горелочным устройством промышленного газового котла должны выполняться квалифицированным специалистом.

В цепи искрового электрода используется высокое напряжение, а неправильная установка электрода может повлиять на безопасность розжига и контроль пламени.

🔧 КРАТКО

Артикул Микрик: КО-ЭРИ0045

Обозначение: RSP 500-2

Производитель оборудования: ROSSEN

Котёл: RSP 500

Мощность: 500 кВт

Назначение: электрод горелочного узла системы розжига и контроля пламени

Главное при подборе: не путать с RSP 500-1 и обязательно сверить геометрию старого электрода.
